8: Diseño de sistemas de control integrado
◄
previous
|
next
►
Áreas de aplicación
Simule la respuesta de modelos de espacio de estado de función de transferencia

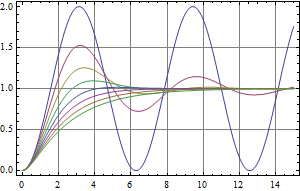

Las respuestas escalonadas de un sistema de segundo grado para distintos valores de amortiguación.
In[1]:=
X
tf[\[Omega]_, \[Zeta]_] := TransferFunctionModel[\[Omega]^2/(s^2 + 2 \[Zeta] \[Omega] s + \[Omega]^2), s]
In[2]:=
X

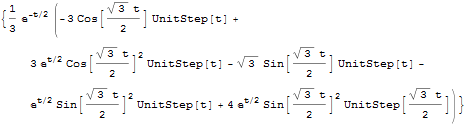

OutputResponse[tf[1, 1/2], UnitStep[t], t]
Out[2]=
In[3]:=
X
Plot[Evaluate@ Table[Tooltip[ OutputResponse[tf[1, \[Xi]], UnitStep[t], t], \[Xi]], {\[Xi], Range[0, 1.4, 0.2]}], {t, 0, 15}, Frame -> True, PlotRange -> All, ImageSize -> 300, GridLines -> Automatic]
Out[3]=
