8의 신기능: 통합 제어 시스템 설계
◄
이전
|
다음
►
응용 분야
시스템 형태의 인터랙티브한 분석

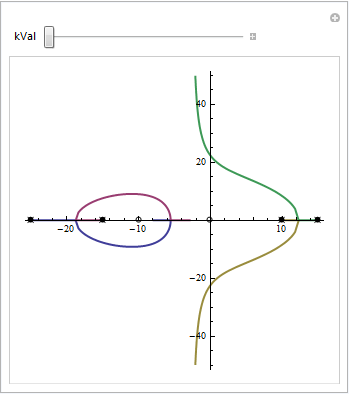

인터랙티브 root-locus 선도를 이용하여 break-away, break-in 그리고 허수 좌표의 교차와 같은 시스템 형태의 임계점을 파악합니다.
In[1]:=
X

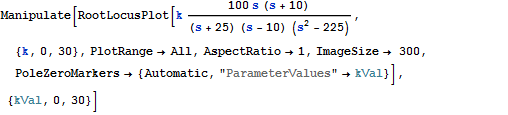

Manipulate[ RootLocusPlot[ k (100 s (s + 10))/((s + 25) (s - 10) (s^2 - 225)), {k, 0, 30}, PlotRange -> All, AspectRatio -> 1, ImageSize -> 300, PoleZeroMarkers -> {Automatic, "ParameterValues" -> kVal}], {kVal, 0, 30}]
Out[1]=
Play Animation
»
Stop Animation
»
