Интерактивный анализ поведения системы

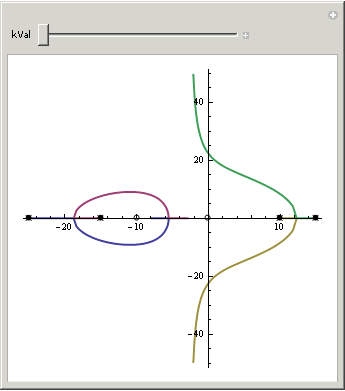

Определение критических точек поведения системы, таких как отрыв, присоединение и пересечение мнимой оси с помощью интерактивного корневого годографа.
In[1]:=
X

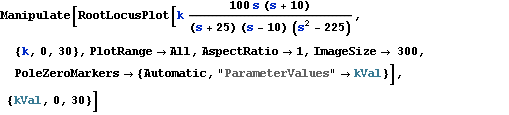

Manipulate[ RootLocusPlot[ k (100 s (s + 10))/((s + 25) (s - 10) (s^2 - 225)), {k, 0, 30}, PlotRange -> All, AspectRatio -> 1, ImageSize -> 300, PoleZeroMarkers -> {Automatic, "ParameterValues" -> kVal}], {kVal, 0, 30}]
Out[1]=
Play Animation
»
Stop Animation
»
