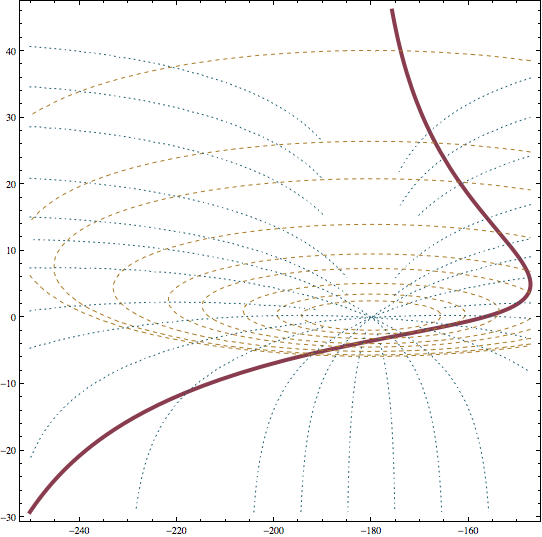

Cree diagramas de Nichols
Cree diagramas de Nichols de magnitud vs. fase a partir de funciones de transferencia o de modelos.
In[1]:=
X

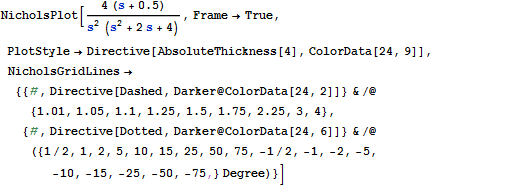

NicholsPlot[(4 (s + 0.5))/(s^2 (s^2 + 2 s + 4)), Frame -> True, PlotStyle -> Directive[AbsoluteThickness[4], ColorData[24, 9]], NicholsGridLines -> {{#, Directive[Dashed, Darker@ColorData[24, 2]]} & /@ {1.01, 1.05, 1.1, 1.25, 1.5, 1.75, 2.25, 3, 4}, {#, Directive[Dotted, Darker@ColorData[24, 6]]} & /@ ({1/2, 1, 2, 5, 10, 15, 25, 50, 75, -1/2, -1, -2, -5, -10, -15, -25, -50, -75,} Degree)}]
Out[1]=
