8: Análisis de óndula
◄
previous
|
next
►
Áreas de aplicación
Diagrama de matriz de óndulas
Cree diagramas de matriz del árbol de base de los coeficientes de óndulas para transformadas de óndula discreta de una matriz usando tanto una pirámide como un diseño de grilla.

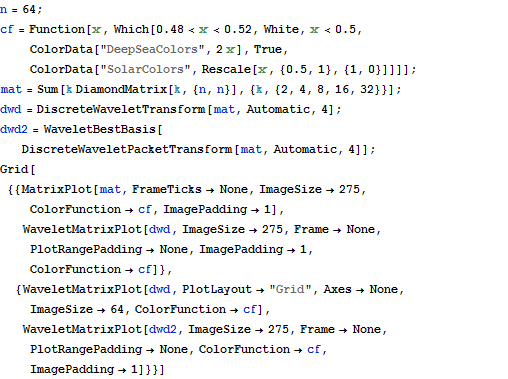

In[1]:=
X
n = 64; cf = Function[x, Which[0.48 < x < 0.52, White, x < 0.5, ColorData["DeepSeaColors", 2 x], True, ColorData["SolarColors", Rescale[x, {0.5, 1}, {1, 0}]]]]; mat = Sum[k DiamondMatrix[k, {n, n}], {k, {2, 4, 8, 16, 32}}]; dwd = DiscreteWaveletTransform[mat, Automatic, 4]; dwd2 = WaveletBestBasis[ DiscreteWaveletPacketTransform[mat, Automatic, 4]]; Grid[{{MatrixPlot[mat, FrameTicks -> None, ImageSize -> 275, ColorFunction -> cf, ImagePadding -> 1], WaveletMatrixPlot[dwd, ImageSize -> 275, Frame -> None, PlotRangePadding -> None, ImagePadding -> 1, ColorFunction -> cf]}, {WaveletMatrixPlot[dwd, PlotLayout -> "Grid", Axes -> None, ImageSize -> 64, ColorFunction -> cf], WaveletMatrixPlot[dwd2, ImageSize -> 275, Frame -> None, PlotRangePadding -> None, ColorFunction -> cf, ImagePadding -> 1]}}]

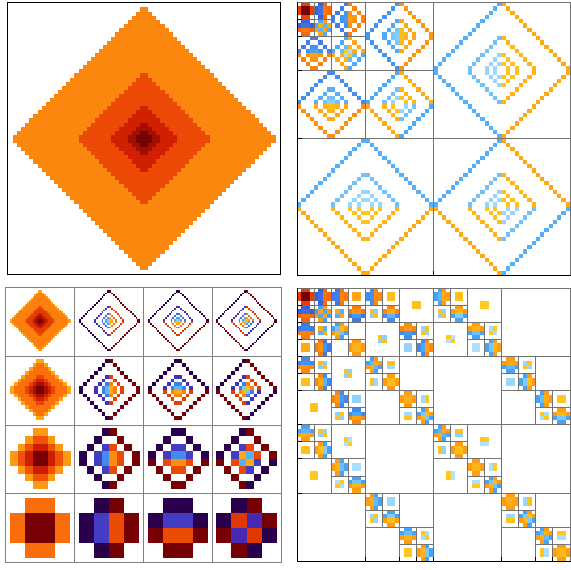

Out[1]=
