Новое в системе Wolfram Mathematica 9 › Легенды

Точечные маркеры в легендах

In[1]:=

d = {{14, 10, 19, 19, 15, 16, 21, 24}, {12, 17, 26, 31, 29, 38, 44,
    48}, {15, 22, 36, 51, 51, 66, 68, 82}, {13, 22, 45, 67, 66, 79,
    84, 98}};
markers = {{\!\(\*
GraphicsBox[{
{GrayLevel[1], DiskBox[{0, 0}]},
{Thickness[0.1], CircleBox[{0, 0}]}},
ImagePadding->Automatic,
ImageSize->20,
PlotRangePadding->None]\), 0.04}, {\!\(\*
GraphicsBox[{
{GrayLevel[1], RectangleBox[{0, 0}]},
{Thickness[0.1], LineBox[{{0, 0}, {1, 0}, {1, 1}, {0, 1}, {0, 0}}]}},
ImagePadding->Automatic,
ImageSize->20,
PlotRangePadding->None]\), 0.04}, {\!\(\*
GraphicsBox[{
{GrayLevel[1], PolygonBox[{{0.5, 0}, {1, 0.5}, {0.5, 1}, {0, 0.5}}]},
{Thickness[0.1],
         LineBox[{{0.5, 0}, {1, 0.5}, {0.5, 1}, {0, 0.5}, {0.5, 0}}]}},
ImagePadding->Automatic,
ImageSize->20,
PlotRangePadding->None]\), 0.05}, {\!\(\*
GraphicsBox[{
{GrayLevel[1], EdgeForm[None],
         PolygonBox[{{0, 0.067}, {1, 0.067}, {0.5, 0.933}}]},
{Thickness[0.1],
         LineBox[{{0, 0.067}, {1, 0.067}, {0.5, 0.933}, {0, 0.067}}]}},
ImagePadding->Automatic,
ImageSize->20,
PlotRangePadding->None]\), 0.04}};

Создание точечных легенд, использующих стили и форму маркеров точек для отождествления меток и данных.

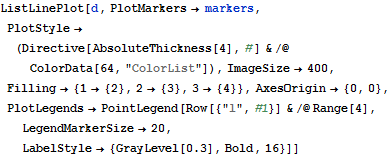

In[2]:=

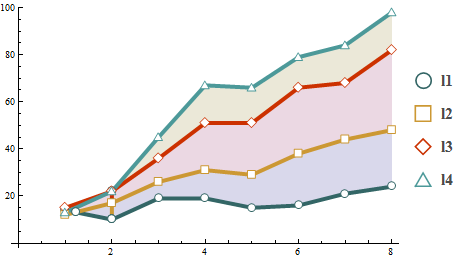

Out[2]=
