그래픽 및 시각화
이변량 이산 분포 함수의 시각화
DiscretePlot3D
를 사용하여 확률 질량 함수(PDF), 위험 함수(HF), 누적 분포 함수(CDF), 생존 함수(SF) 등의 일반적인 분포 함수를 가시화할 수 있습니다. 보통 확률 질량 함수와 위험 함수는 이산 함수이며, 누적 분포 함수와 생존 함수는 구분 상수 함수입니다. 이산 성질과 연속적인 동작을 나타내기 위해
ExtentSize
및
ExtentMarkers
를 사용합니다.
In[1]:=
X
d = MultivariatePoissonDistribution[1, {2, 3}];
In[2]:=
X
pdf = DiscretePlot3D[PDF[d, {m, n}], {m, 0, 6}, {n, 0, 6}, ExtentSize -> 0.5, PlotLabel -> "PDF", ImageSize -> 250, PlotStyle -> ColorData[1, 1]];
In[3]:=
X
hf = DiscretePlot3D[HazardFunction[d, {m, n}], {m, 0, 6}, {n, 0, 6}, ExtentSize -> 0.5, PlotLabel -> "HF", ImageSize -> 250, PlotStyle -> ColorData[1, 2]];
In[4]:=
X
cdf = DiscretePlot3D[CDF[d, {m, n}], {m, 0, 6}, {n, 0, 6}, ExtentSize -> Right, ExtentMarkers -> {{{"Tube", Medium}, None}, {{"Tube", Medium}, None}}, PlotLabel -> "CDF", ImageSize -> 250, PlotStyle -> ColorData[1, 3]];
In[5]:=
X
sf = DiscretePlot3D[SurvivalFunction[d, {m, n}], {m, 0, 6}, {n, 0, 6}, ExtentSize -> Right, ExtentMarkers -> {{{"Tube", Medium}, None}, {{"Tube", Medium}, None}}, PlotLabel -> "SF", ImageSize -> 250, PlotStyle -> ColorData[1, 4]];
In[6]:=
X

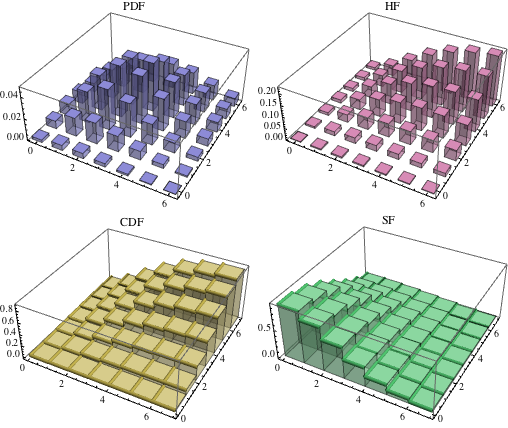

Grid[{{pdf, hf}, {cdf, sf}}]
Out[6]=
