Расширенные гибридные и дифференциально-алгебраические уравнения
Химические реакции
Моделирование химического процесса с двумя реагентами FLB и ZHU, которые постоянно смешиваются с углекислым газом.
Приток углекислого газа на единицу объёма обозначается следующим образом.
In[1]:=
X
Fin = klA (pCO2/H - CO2[t]);
Зададим уравнения для скорости изменения каждого вещества.
In[2]:=
X
r1 = k1 FLB[t]^2 CO2[t]^0.5; r2 = k2 FLBT[t] ZHU[t]; r3 = (k2/KK) FLB[t] ZLA[t]; r4 = k3 FLB[t] ZHU[t]^2 CO2[t]; r5 = k4 FLBZHU[t] CO2[t]^0.5;
Уравнения, описывающие скорости изменения концентраций каждого химического вещества, зависят от уравнений для скоростей и самих реакций.
In[3]:=
X
eqns = {FLB'[t] == -2 r1 + r2 - r3 - r4, CO2'[t] == -0.5 r1 - r4 - 0.5 r5 + Fin, FLBT'[t] == r1 - r2 + r3, ZHU'[t] == -r2 + r3 - 2 r4, ZLA'[t] == r2 - r3 + r5};
Последнее уравнение выражает равновесную реакцию.
In[4]:=
X
eqEqn = Ks FLB[t] ZHU[t] == FLBZHU[t];
Зададим параметры для каждой реакции.
In[5]:=
X
params = {k1 -> 18.7, k2 -> 0.58, k3 -> 0.09, k4 -> 0.42, KK -> 34.4, klA -> 3.3, Ks -> 115.83, pCO2 -> 0.9, H -> 737};
Зададим начальные концентрации для каждого реагента.
In[6]:=
X
ics = {FLB[0] == 0.444, CO2[0] == 0.00123, FLBT[0] == 0, ZHU[0] == 0.007, ZLA[0] == 0};

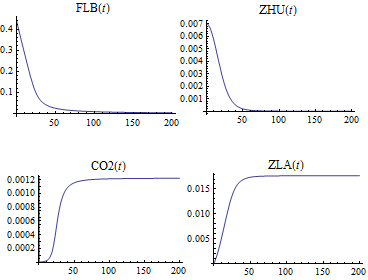

Найдём решение системы и визуализируем динамику концентрации реагентов во времени.
In[7]:=
X
sol = NDSolve[{eqns, eqEqn, ics} /. params, {FLB, ZHU, , CO2, ZLA}, {t, 0, 200}];
In[8]:=
X
Row[Plot[Evaluate[#[t] /. sol], {t, 0, 200}, PlotRange -> All, PlotLabel -> #[t]] & /@ {FLB, ZHU, CO2, ZLA}]
Out[8]=
