Нахождение решений в скользящем режиме

Нахождение решений дифференциальных уравнений в двух или трёх измерениях с разрывами, которые автоматически вычисляются с использованием режима скольжения Филиппова.

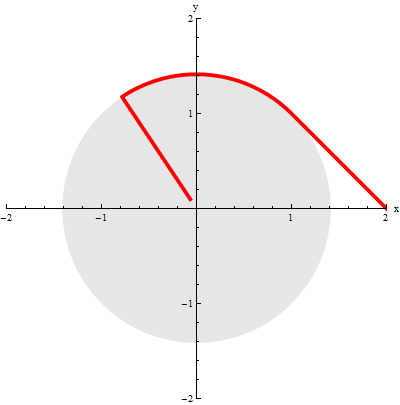

Нахождение решения на плоскости в случае наличия разрыва на единичной окружности.

In[1]:=

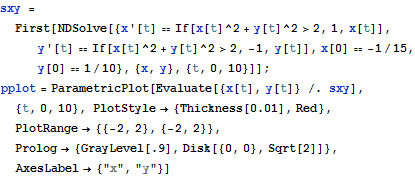

X sxy = First[ NDSolve[{x'[t] == If[x[t]^2 + y[t]^2 > 2, 1, x[t]], y'[t] == If[x[t]^2 + y[t]^2 > 2, -1, y[t]], x[0] == -1/15, y[0] == 1/10}, {x, y}, {t, 0, 10}]]; pplot = ParametricPlot[Evaluate[{x[t], y[t]} /. sxy], {t, 0, 10}, PlotStyle -> {Thickness[0.01], Red}, PlotRange -> {{-2, 2}, {-2, 2}}, Prolog -> {GrayLevel[.9], Disk[{0, 0}, Sqrt[2]]}, AxesLabel -> {"x", "y"}]

Out[1]=

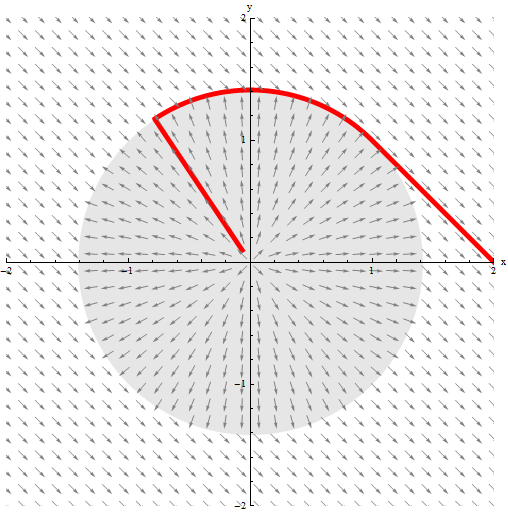

Когда решение достигает окружности в первый раз, векторное поле по обе стороны разрыва указывает в направлении скачка, что ведёт к режиму скольжения вдоль окружности до тех пор, пока направление наружного векторного поля не перестанет указывать внутрь окружности.

In[2]:=

X Show[pplot, vf = VectorPlot[ If[x^2 + y^2 > 2, {1, -1}, {x, y}], {x, -2, 2}, {y, -2, 2}, VectorStyle -> Gray, VectorPoints -> 30, VectorScale -> {.02, 1, None}]]

Out[2]=

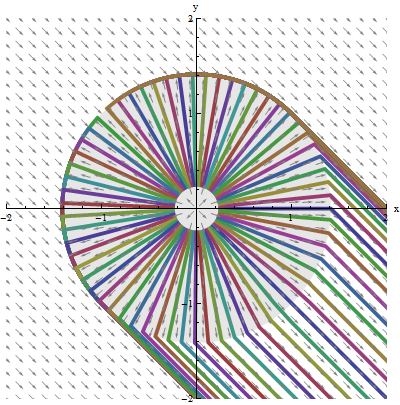

Нахождение многих решений.

In[3]:=

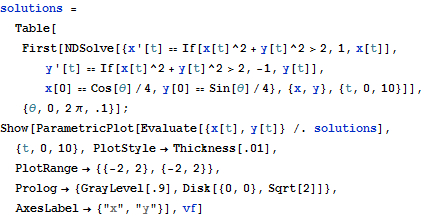

X solutions = Table[First[ NDSolve[{x'[t] == If[x[t]^2 + y[t]^2 > 2, 1, x[t]], y'[t] == If[x[t]^2 + y[t]^2 > 2, -1, y[t]], x[0] == Cos[\[Theta]]/4, y[0] == Sin[\[Theta]]/4}, {x, y}, {t, 0, 10}]], {\[Theta], 0, 2 \[Pi], .1}]; Show[ParametricPlot[Evaluate[{x[t], y[t]} /. solutions], {t, 0, 10}, PlotStyle -> Thickness[.01], PlotRange -> {{-2, 2}, {-2, 2}}, Prolog -> {GrayLevel[.9], Disk[{0, 0}, Sqrt[2]]}, AxesLabel -> {"x", "y"}], vf]

Out[3]=

В случае пространства более высокого измерения, скользящий режим может иметь место одновременно на более чем одной поверхности разрыва. Это происходит для двух поверхностей разрыва в трёхмерном пространстве, заданных сферой и плоскостью , где векторное поле равняется .

In[4]:=

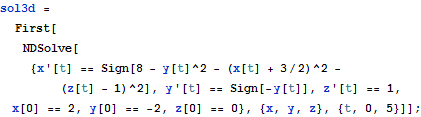

X sol3d = First[ NDSolve[{x'[t] == Sign[8 - y[t]^2 - (x[t] + 3/2)^2 - (z[t] - 1)^2], y'[t] == Sign[-y[t]], z'[t] == 1, x[0] == 2, y[0] == -2, z[0] == 0}, {x, y, z}, {t, 0, 5}]];

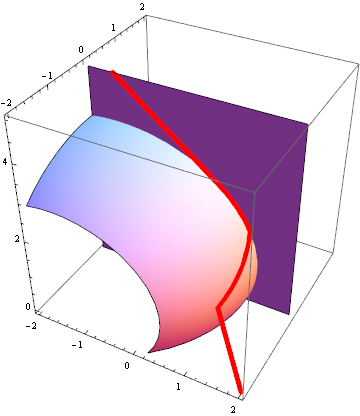

Построение графика, где поверхности разрывов отображены в виде контуров, а кривая решения построена с использованием команды ParametricPlot3D.

In[5]:=

X c1 = ContourPlot3D[ 8 - y^2 - (x + 3/2)^2 - (z - 1)^2, {x, -2, 2}, {y, -2, 2}, {z, 0, 5}, Contours -> 0, Mesh -> False]; c2 = ContourPlot3D[-y, {x, -2, 2}, {y, -2, 2}, {z, 0, 5}, Contours -> 0, Mesh -> False];

In[6]:=

X p1 = ParametricPlot3D[Evaluate[{x[t], y[t], z[t]} /. sol], {t, 0, 5}, PlotStyle -> {Thickness[.015], Red}]; Show[c1, c2, p1, ImageSize -> Medium]

Out[6]=
