Понижающий преобразователь постоянного тока

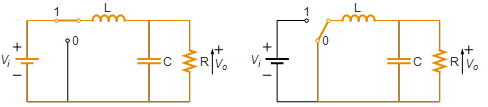

Моделирование понижающего преобразователя постоянного тока с входным напряжением vi до более низкого напряжения vd выходного сигнала с помощью импульсно-модулированного сигнала обратной связи q[t].

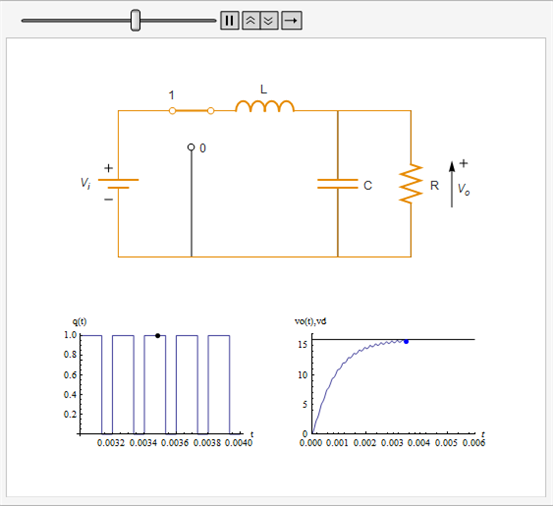

Play Animation » Stop Animation »

Используем законы Киргхофа для получения модели электрической цепи.

In[1]:=

X system = {vo'[t] == -vo[t]/(r c) + i[t]/c , i'[t] == -vo[t]/l + q[t] vi/l, vo[0] == 0, i[0] == 0};

Сигнал управления q[t] будет включать транзистор в течение части vd/vi периода .

In[2]:=

X control = {q[0] == 1, WhenEvent[Mod[t, \[Tau]] == (vd/vi) \[Tau], q[t] -> 0], WhenEvent[Mod[t, \[Tau]] == 0, q[t] -> 1]};

Понижение входного напряжения vi=24 до более низкого напряжения vd=16 на выходе.

In[3]:=

X pars = {vi -> 24, vd -> 16, r -> 22, l -> 2 10^-2, c -> 4 10^-6, \[Tau] -> 2 10^-4};

In[4]:=

X sol = NDSolve[{system, control} /. pars, {vo, i, q}, {t, 0, .01}, DiscreteVariables -> q, MaxSteps -> Infinity];

In[5]:=

X Row[{Plot[{vo[t] /. sol, vd /. pars}, {t, 0, .01}, PlotRange -> All, PlotLegends -> {"vo(t)", "vd"}], Spacer[50], Plot[q[t] /. sol, {t, 0, .001}, AxesLabel -> {t, q[t]}]}]

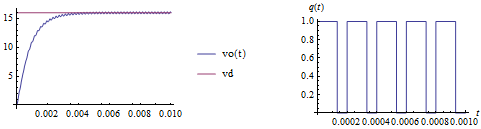

Out[5]=
