Гидравлическая система

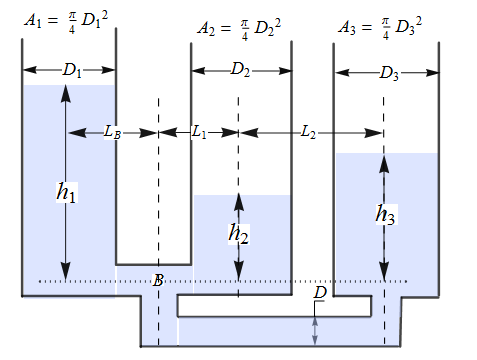

Моделирование изменения уровня воды в трёх ёмкостях в случае, когда в третьей ёмкости имеется течь.

Скорость потока жидкости зависит от разностей давлений и от геометрии соединительных труб.

In[1]:=

X flowRate = (p1[t] - pB[t]) (\[Pi] pipeDia^4)/(128 \[Mu] pipeLenB); flowRate1 = (pB[t] - p2[t]) (\[Pi] pipeDia^4)/(128 \[Mu] pipeLen1); flowRate2 = (pB[t] - p3[t]) (\[Pi] pipeDia^4)/(128 \[Mu] pipeLen2);

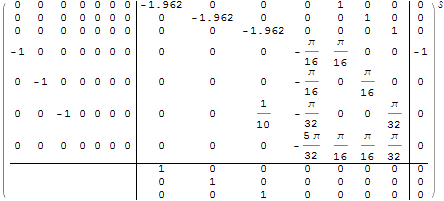

Создаём дескрипторную модель в пространстве состояний из дифференциально-алгебраических уравнений с помощью команды StateSpaceModel.

In[2]:=

X flowRateConstraint = (flowRate == flowRate1 + flowRate2); pressureEqns = {p1[t] == \[Rho] g h1[t], p2[t] == \[Rho] g h2[t], p3[t] == \[Rho] g h3[t]}; massConservation = {a1 h1'[t] == -flowRate + inflow[t], a2 h2'[t] == flowRate1, a3 h3'[t] == flowRate2 - a3 h3[t]/10};

In[3]:=

X params = {pipeLenB -> 1/10, pipeLen1 -> 1/10, pipeLen2 -> 1/5, pipeDia -> 1/5, \[Rho] -> 1/5, \[Mu] -> 2 10^-3, g -> 9.81, a1 -> 1, a2 -> 1, a3 -> 1};

In[4]:=

X tanks = StateSpaceModel[ Join[pressureEqns, massConservation, {flowRateConstraint}] , {h1[t], h2[t], h3[t], pB[t], p1[t], p2[t], p3[t]}, {inflow[t]}, {h1[t], h2[t], h3[t]}, t] /. params

Out[4]=

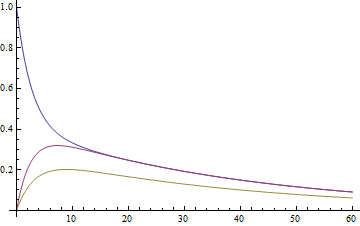

Ёмкостям необходимо более минуты для достижения равновесия, при ненулевых начальных условиях.

In[5]:=

X tanks = StateSpaceModel[ Join[pressureEqns, massConservation, {flowRateConstraint}] , {h1[t], h2[t], h3[t], pB[t], p1[t], p2[t], p3[t]}, {inflow[t]}, {h1[t], h2[t], h3[t]}, t] /. params; OutputResponse[{tanks, {1, 0, 0, 0, 0, 0, 0}}, {0}, {t, 0, 60}]; Plot[%, {t, 0, 60}, PlotRange -> All, ImageSize -> Medium]

Out[5]=

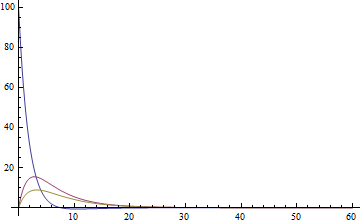

Находим оптимальные коэффициенты обратной связи на основе матрицы зависимости затрат на рабочую силу для состояний и входных сигналов. Получаемая в результате система с обратной связью, достигает равновесия гораздо быстрее.

In[6]:=

X k = Chop@LQRegulatorGains[tanks, {\!\(\* TagBox[ RowBox[{"(", "", GridBox[{ {"10", "0", "0", "0", "0", "0", "0"}, {"0", "10", "0", "0", "0", "0", "0"}, {"0", "0", "10", "0", "0", "0", "0"}, {"0", "0", "0", "2", "0", "0", "0"}, {"0", "0", "0", "0", "2", "0", "0"}, {"0", "0", "0", "0", "0", "2", "0"}, {"0", "0", "0", "0", "0", "0", FractionBox["1", "100"]} }, GridBoxAlignment->{ "Columns" -> {{Center}}, "ColumnsIndexed" -> {}, "Rows" -> {{Baseline}}, "RowsIndexed" -> {}, "Items" -> {}, "ItemsIndexed" -> {}}, GridBoxSpacings->{"Columns" -> { Offset[0.27999999999999997`], { Offset[0.7]}, Offset[0.27999999999999997`]}, "ColumnsIndexed" -> {}, "Rows" -> { Offset[0.2], { Offset[0.4]}, Offset[0.2]}, "RowsIndexed" -> {}, "Items" -> {}, "ItemsIndexed" -> {}}], "", ")"}], Function[BoxForm`e$, MatrixForm[BoxForm`e$]]]\), {{100}}}];

In[7]:=

X closedloopTanks = SystemsModelStateFeedbackConnect[tanks, k];

In[8]:=

X closedloopTanks = SystemsModelStateFeedbackConnect[tanks, k];; OutputResponse[{closedloopTanks, {100, 0, 0, 0, 0, 0, 0}}, {0}, {t, 0, 60}]; Plot[%, {t, 0, 60}, PlotRange -> All, ImageSize -> Medium]

Out[8]=
