Расширенная функциональность систем управления
Частотная характеристика системы с временным запаздыванием

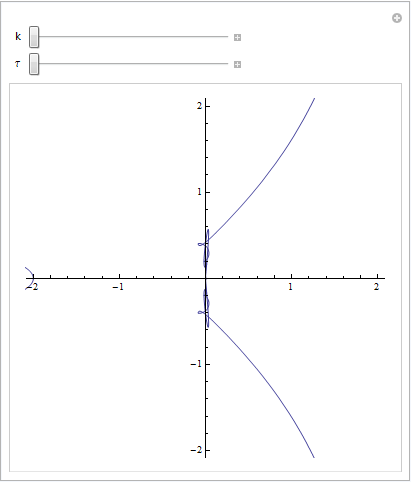

График амплитудно-частотной характеристики, полученный с помощью команды
NyquistPlot
, для модели с внутренней временной задержкой
.
In[1]:=
X
Manipulate[ NyquistPlot[ TransferFunctionModel[ Unevaluated[{{500/(-500 k SystemsModelDelay[\[Tau]] - s)}}], s, SamplingPeriod ->None, SystemsModelLabels -> None], MaxRecursion -> 12, PlotRange -> {{-2, 2}, {-2, 2}}], {k, 0.5, 3}, {\[Tau], 0.005, 0.02}, ContinuousAction -> False]
