カムの形状を最適化する

カムの1回転に対する弁の開口が最大化されるよう，カムの半径に制約条件を付けて凸状カムの形状を設計する．

カムの形状は，半径の円周の角度では円であり，残りの上では対称な形であると想定する．

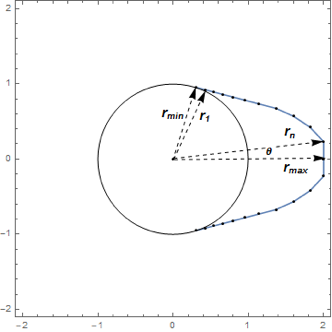

設計変数 , , , , , は角度，つまりカムの円状の部分ではない上半分に分布した等間隔の角度でのカムの半径を表す．

In[1]:=

n = 100; vars = Array[r, n];

それぞれの半径は，区間になければならない．

In[2]:=

rmin = 1; rmax = 2;
varbounds = Table[rmin <= r[i] <= rmax, {i, 1, n}];

上で定義された角度を入力する．

In[3]:=

\[Theta] = 2 Pi/(5 (n + 1));

凸性制約は不等式系により表される．

In[4]:=

convexconstri = (1/2) r[i - 1] r[i + 1] Sin[2 \[Theta]] <=
   (1/2) r[i - 1] r[i] Sin[\[Theta]] + (1/2) r[i] r[
      i + 1] Sin[\[Theta]];

を使うと，系は下のように再表現することができる．はカムの円状の部分にある点の半径なのでに等しいということに注目のこと．

In[5]:=

convexconstr =
  Table[2 r[i - 1] r[i + 1] Cos[\[Theta]] <=
     r[i] (r[i - 1] + r[i + 1]), {i, 0, n}] /. {r[-1] -> rmin,
    r[0] -> rmin, r[n + 1] -> rmax};

半径の変化率に対する制約は，パラメータ α でとして表される．

In[6]:=

\[Alpha] = 1.5; rchangeconstr =
 Table[-\[Alpha] <= (r[i + 1] - r[i])/\[Theta] <= \[Alpha], {i, 0,
    n}] /. {r[0] -> rmin, r[n + 1] -> rmax};

目的関数（弁の開口部）は，（は値の幾何学に関連した定数）として与えられる設計変数と単純な線形関係を持つと想定される．

In[7]:=

rv = 1;
objfun = Pi rv^2 (1/n) Sum[r[i], {i, 1, n}];

変数の初期点を選ぶ．

In[8]:=

initpts = Table[.5 (rmin + rmax), {i, 1, n}];

最大化問題を解く．

In[9]:=

sol = FindMaximum[
   Join[{objfun}, varbounds, convexconstr, rchangeconstr],
   Thread[vars, initpts]];

最大の半径のうちのいくつかは最大のである．

In[10]:=

Table[r[i], {i, 95, 100}] /. sol[[2]]

Out[10]=

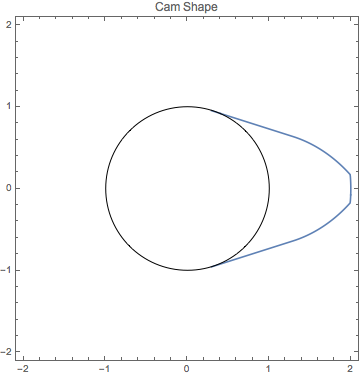

解をプロットする．

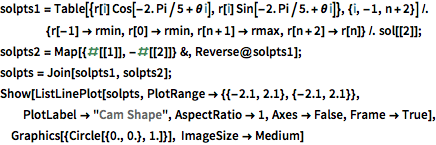

完全なWolfram言語入力を表示する

In[11]:=

solpts1 =
  Table[{r[i] Cos[-2. Pi/5 + \[Theta] i],
      r[i] Sin[-2. Pi/5. + \[Theta] i]}, {i, -1, n + 2}] /. {r[-1] ->
      rmin, r[0] -> rmin, r[n + 1] -> rmax, r[n + 2] -> r[n]} /.
   sol[[2]];
solpts2 = Map[{#[[1]], -#[[2]]} &, Reverse@solpts1];
solpts = Join[solpts1, solpts2];
Show[ListLinePlot[solpts, PlotRange -> {{-2.1, 2.1}, {-2.1, 2.1}},
  PlotLabel -> "Cam Shape", AspectRatio -> 1, Axes -> False,
  Frame -> True], Graphics[{Circle[{0., 0.}, 1.]}],
 ImageSize -> Medium]

Out[11]=
