Спроецированная сетка линий широты и долготы

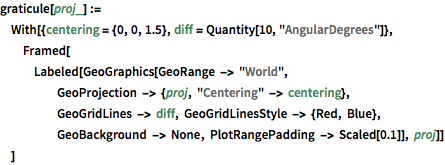

Данная функция чертит полную сетку параллелей и меридианов (красным и синим цветом соответственно) после проецирования при помощи геопроекции.
In[1]:=
graticule[proj_] :=
With[{centering = {0, 0, 1.5},
diff = Quantity[10, "AngularDegrees"]},
Framed[Labeled[
GeoGraphics[GeoRange -> "World",
GeoProjection -> {proj, "Centering" -> centering},
GeoGridLines -> diff, GeoGridLinesStyle -> {Red, Blue},
GeoBackground -> None, PlotRangePadding -> Scaled[0.1]], proj]]
]
Далее представлены три примера.
In[2]:=
graticule["Armadillo"]
Out[2]=
In[3]:=
graticule["AmericanPolyconic"]
Out[3]=
In[4]:=
graticule["Bonne"]
Out[4]=
Рассчитайте сетки широты-долготы для каждой из 151 проекции со сферической референц-моделью.
In[5]:=
plots = graticule /@ GeoProjectionData["Spherical"];
Растрируйте их, используя изображение достаточно маленького размера.
In[6]:=
images = Rasterize[#, ImageSize -> 200] & /@ plots;

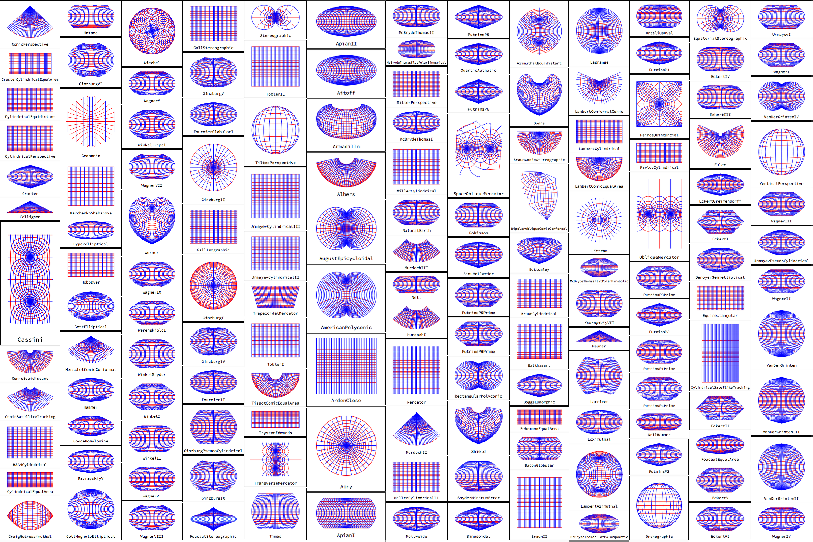

Создайте коллаж изображений.
In[7]:=
ImageCollage[images]
Out[7]=
