Сравнение двух энантиомеров

Химические элементы имеют определяющие характеристики; даже самые малые изменения в их составе могут значительно влиять на их качества. Используя язык Wolfram Language, Вы можете получить доступ к данным PubChem и изучить характеристики химических элементов.

Установить связь с PubChem API.

In[1]:=

pubchem = ServiceConnect["PubChem"]

Out[1]=

Сравнить ингалятор Vicks и метамфетамин, два общеизвестных вещества, которые на удивление схожи.

In[2]:=

compounds =
 pubchem["CompoundProperties", "Name" -> {"Vicks Inhaler", "Meth"},
  "Property" -> {"MolecularFormula", "IUPACName"}]

Out[2]=

Извлечь и сравнить их структуры в 3D.

In[3]:=

{vicksid, methid} = Normal[compounds[All, "CompoundID"]];
Row[{pubchem["CompoundSDF", "CompoundID" -> vicksid]["Graphics3D", 1],
   pubchem["CompoundSDF", "CompoundID" -> methid]["Graphics3D", 1]}]

Out[3]=

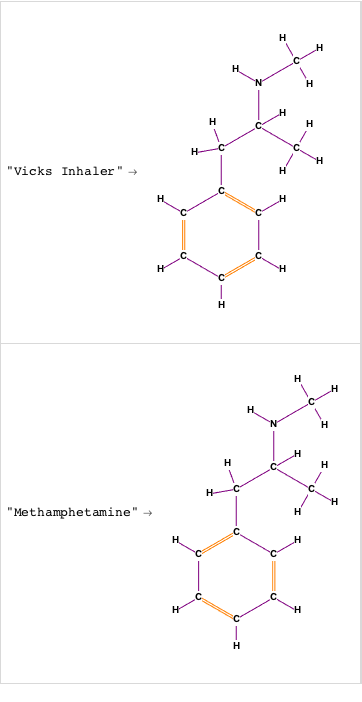

Хотя они и выглядят одинаково, можно доказать, что они действительно энантиомеры, если графически изобразить структуру их соединений, что позволяет увидеть, что один элемент является зеркальным отображением другого.

код на языке Wolfram Language целиком

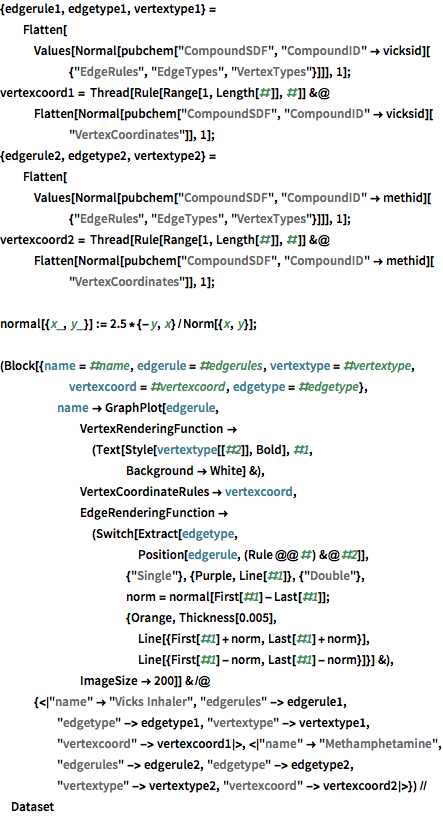

In[4]:=

{edgerule1, edgetype1, vertextype1} =
  Flatten[Values[
    Normal[pubchem["CompoundSDF",
       "CompoundID" -> vicksid][{"EdgeRules", "EdgeTypes",
       "VertexTypes"}]]], 1];
vertexcoord1 =
  Thread[Rule[Range[1, Length[#]], #]] &@
   Flatten[Normal[
     pubchem["CompoundSDF", "CompoundID" -> vicksid][
      "VertexCoordinates"]], 1];
{edgerule2, edgetype2, vertextype2} =
  Flatten[Values[
    Normal[pubchem["CompoundSDF",
       "CompoundID" -> methid][{"EdgeRules", "EdgeTypes",
       "VertexTypes"}]]], 1];
vertexcoord2 =
  Thread[Rule[Range[1, Length[#]], #]] &@
   Flatten[Normal[
     pubchem["CompoundSDF", "CompoundID" -> methid][
      "VertexCoordinates"]], 1];
normal[{x_, y_}] := 2.5*{-y, x}/Norm[{x, y}];
(Block[{name = #name, edgerule = #edgerules, vertextype = #vertextype,
       vertexcoord = #vertexcoord, edgetype = #edgetype},
     name -> GraphPlot[edgerule,
       VertexRenderingFunction -> (Text[
           Style[vertextype[[#2]], Bold], #1, Background -> White] &),
        VertexCoordinateRules -> vertexcoord,
       EdgeRenderingFunction -> (Switch[
           Extract[edgetype,
            Position[
             edgerule, (Rule @@ #) &@#2]], {"Single"}, {Purple,
            Line[#1]}, {"Double"},
           norm = normal[First[#1] - Last[#1]]; {Orange,
            Thickness[0.005],
            Line[{First[#1] + norm, Last[#1] + norm}],
            Line[{First[#1] - norm, Last[#1] - norm}]}] &),
       ImageSize -> 200]] & /@ {<|"name" -> "Vicks Inhaler",
     "edgerules" -> edgerule1, "edgetype" -> edgetype1,
     "vertextype" -> vertextype1, "vertexcoord" -> vertexcoord1|>, <|
     "name" -> "Methamphetamine", "edgerules" -> edgerule2,
     "edgetype" -> edgetype2, "vertextype" -> vertextype2,
     "vertexcoord" -> vertexcoord2|>}) // Dataset

Out[4]=
