交互式图像测量: Wolfram语言 11 的新功能

‹›

交互式图像测量

DynamicImage 帮助构建自定义界面，使用户可以交互式地对图像中的物体进行测量.

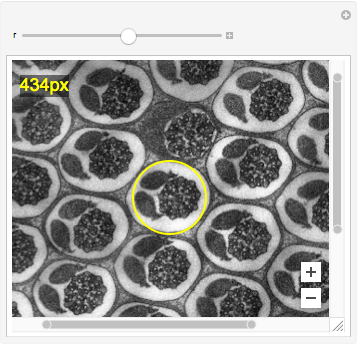

现在考虑如何测量细胞半径 .

In[1]:=

使用 Alt+click 定位黄色测量圆圈的中心. 移动滑块，改变圆的半径 .

显示完整的 Wolfram 语言输入

In[2]:=

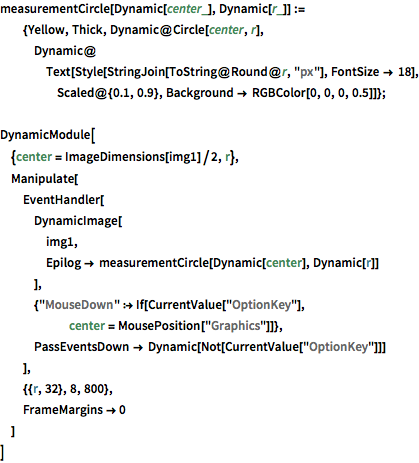

measurementCircle[Dynamic[center_], Dynamic[r_]] := {Yellow, Thick,
   Dynamic@Circle[center, r],
   Dynamic@Text[
     Style[StringJoin[ToString@Round@r, "px"], FontSize -> 18],
     Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]};
DynamicModule[
 {center = ImageDimensions[img1]/2, r},
 Manipulate[
  EventHandler[
   DynamicImage[
    img1,
    Epilog -> measurementCircle[Dynamic[center], Dynamic[r]]
    ],
   {"MouseDown" :>
     If[CurrentValue["OptionKey"],
      center = MousePosition["Graphics"]]},
   PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]]
   ],
  {{r, 32}, 8, 800},
  FrameMargins -> 0
  ]
 ]

播放动画

停止播放动画

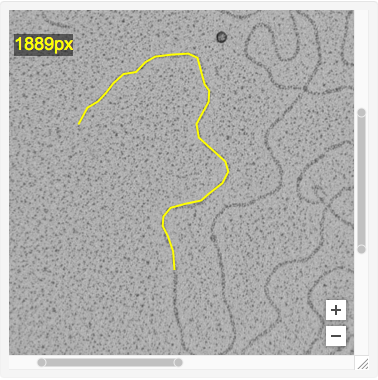

通过手动跟踪测量 DNA 链的长度.

In[3]:=

使用 Alt+click 放置线段的顶点. Alt+Shift+click 可以删除最后一个点.

显示完整的 Wolfram 语言输入

In[4]:=

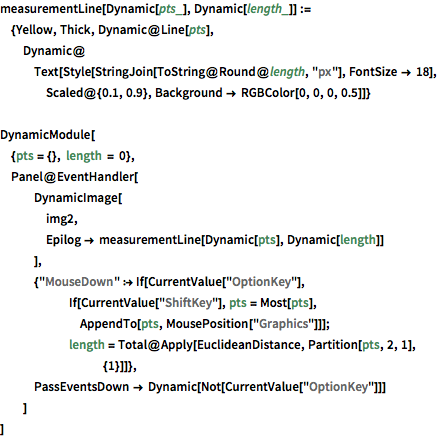

measurementLine[Dynamic[pts_], Dynamic[length_]] := {Yellow, Thick,
  Dynamic@Line[pts],
  Dynamic@Text[
    Style[StringJoin[ToString@Round@length, "px"], FontSize -> 18],
    Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]}
DynamicModule[
 {pts = {}, length = 0},
 Panel@EventHandler[
   DynamicImage[
    img2,
    Epilog -> measurementLine[Dynamic[pts], Dynamic[length]]
    ],
   {"MouseDown" :>
     If[CurrentValue["OptionKey"],
      If[CurrentValue["ShiftKey"], pts = Most[pts],
       AppendTo[pts, MousePosition["Graphics"]]];
      length =
       Total@Apply[EuclideanDistance, Partition[pts, 2, 1], {1}]]},
   PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]]
   ]
 ]

播放动画

停止播放动画
