オブジェクトに特有のクリッピング平面

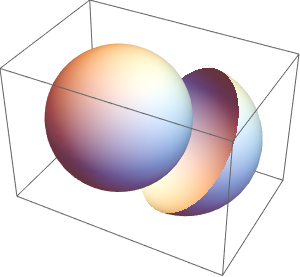

単一のオブジェクトに特有のクリッピング平面を設定する．

In[1]:=

Graphics3D[{Sphere[{0, 0, 0}], Style[Sphere[{1, 0, 0}], ClipPlanes -> InfinitePlane[{{0, 0, -1}, {0, 1, 0}, {1, 0, 0}}]]}]

Out[1]=

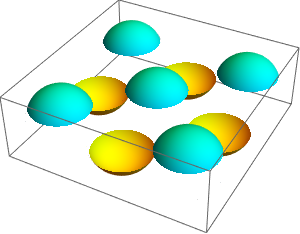

オブジェクトのリストに対するクリッピング平面を設定する．

In[2]:=

spheres1 = Table[Sphere[2 {Quotient[n, 3], Mod[n, 3], 0}], {n, 0, 9, 2}]; spheres2 = Table[Sphere[2 {Quotient[n, 3], Mod[n, 3], 0}], {n, 1, 8, 2}];

In[3]:=

plane1 = InfinitePlane[{{0, 0, 0.4}, {1, 0, 0.4}, {0, 1, 0.4}}]; plane2 = InfinitePlane[{{0, 0, -0.4}, {0, 1, -0.4}, {1, 0, -0.4}}];

In[4]:=

Graphics3D[{Cyan, Style[spheres1, ClipPlanes -> plane1], Yellow, Style[spheres2, ClipPlanes -> plane2]}]

Out[4]=

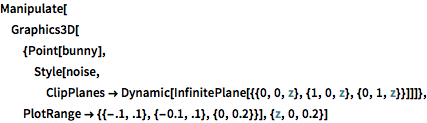

クリッピング平面を使って，ノイズの多い点クラウドをきれいにする過程を可視化する．

In[5]:=

bunny = RandomChoice[ ExampleData[{"Geometry3D", "StanfordBunny"}, "VertexData"], 2000]; noise = Point[RandomReal[{-.1, .2}, {10000, 3}]];

In[6]:=

Manipulate[ Graphics3D[{Point[bunny], Style[noise, ClipPlanes -> Dynamic[InfinitePlane[{{0, 0, z}, {1, 0, z}, {0, 1, z}}]]]}, PlotRange -> {{-.1, .1}, {-0.1, .1}, {0, 0.2}}], {z, 0, 0.2}]
