找出最优的适宜于三维打印的方位取向: Wolfram语言 11 的新功能

找出最优的适宜于三维打印的方位取向

利用对基于网格的几何区域的广泛支持，可轻松地对从结构性载荷到直立方位等各方面进行可打印分析.

想把模型放在平面上，给出候选方向.

显示完整的 Wolfram 语言输入

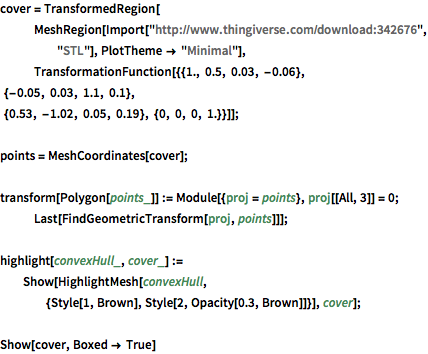

In[1]:=

cover = TransformedRegion[
   MeshRegion[
    Import["http://www.thingiverse.com/download:342676", "STL"],
    PlotTheme -> "Minimal"],
   TransformationFunction[{{1., 0.5, 0.03, -0.06},
       {-0.05, 0.03, 1.1, 0.1},
       {0.53, -1.02, 0.05, 0.19}, {0, 0, 0, 1.}}]];
points = MeshCoordinates[cover];
transform[Polygon[points_]] :=
  Module[{proj = points}, proj[[All, 3]] = 0;
   Last[FindGeometricTransform[proj, points]]];
highlight[convexHull_, cover_] :=
  Show[HighlightMesh[
    convexHull, {Style[1, Brown], Style[2, Opacity[0.3, Brown]]}],
   cover];
Show[cover, Boxed -> True]

Out[1]=

凸包的每个面代表了一个候选方向.

In[2]:=

convexHull = ConvexHullMesh[points];
orientations = MeshPrimitives[convexHull, 2];
highlight[convexHull, cover]

Out[2]=

使用质心的正射投影进一步限制候选方向.

In[3]:=

masscenter = RegionCentroid[cover];
projection[polygon_, p_] := RegionNearest[AffineSpace @@ polygon, p];
candidates =
  Select[orientations, RegionMember[#, projection[#, masscenter]] &];

候选方向之一.

In[4]:=

Show[ncover =
  TransformedRegion[cover, transform[Last[SortBy[candidates, Area]]]],
  Boxed -> True]

Out[4]=

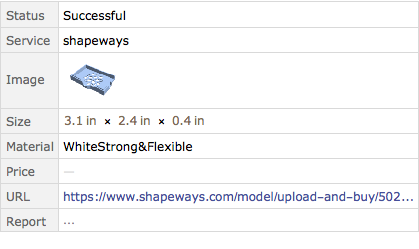

打印模型.

In[5]:=

Printout3D[ncover, "Shapeways"]

Out[5]=
