Encuentra orientaciones óptimas de impresión en 3D

Con un amplio soporte para regiones geométricas basadas en malla, el análisis de capacidad de impresión a partir de cargas estructurales para la orientación vertical es fácil de realizar.

Encuentre posibles orientaciones para colocar el modelo en una superficie plana.

In[1]:=

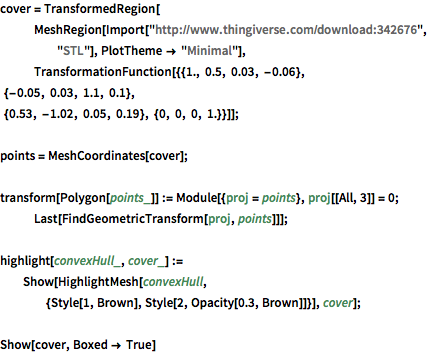

cover = TransformedRegion[ MeshRegion[ Import["http://www.thingiverse.com/download:342676", "STL"], PlotTheme -> "Minimal"], TransformationFunction[{{1., 0.5, 0.03, -0.06}, {-0.05, 0.03, 1.1, 0.1}, {0.53, -1.02, 0.05, 0.19}, {0, 0, 0, 1.}}]]; points = MeshCoordinates[cover]; transform[Polygon[points_]] := Module[{proj = points}, proj[[All, 3]] = 0; Last[FindGeometricTransform[proj, points]]]; highlight[convexHull_, cover_] := Show[HighlightMesh[ convexHull, {Style[1, Brown], Style[2, Opacity[0.3, Brown]]}], cover]; Show[cover, Boxed -> True]

Out[1]=

Cada cara de la envoltura convexa representa una posible orientación.

In[2]:=

convexHull = ConvexHullMesh[points]; orientations = MeshPrimitives[convexHull, 2]; highlight[convexHull, cover]

Out[2]=

Utilice la proyección ortogonal del centro de masa para restringir aún más las posibles orientaciones.

In[3]:=

masscenter = RegionCentroid[cover]; projection[polygon_, p_] := RegionNearest[AffineSpace @@ polygon, p]; candidates = Select[orientations, RegionMember[#, projection[#, masscenter]] &];

Una posible orientación.

In[4]:=

Show[ncover = TransformedRegion[cover, transform[Last[SortBy[candidates, Area]]]], Boxed -> True]

Out[4]=

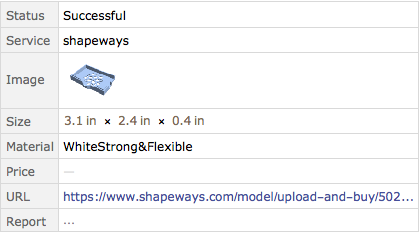

Imprima el modelo.

In[5]:=

Printout3D[ncover, "Shapeways"]

Out[5]=
