Grade projetada de linhas de latitude e longitude
Esta função traça a grade completa de paralelos e meridianos (em vermelho e azul, respectivamente) depois de serem projetadas com uma projeção geográfica.
In[1]:=

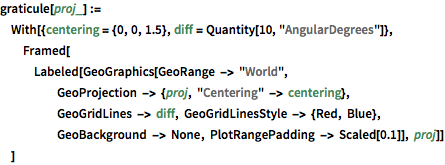

graticule[proj_] :=
With[{centering = {0, 0, 1.5},
diff = Quantity[10, "AngularDegrees"]},
Framed[Labeled[
GeoGraphics[GeoRange -> "World",
GeoProjection -> {proj, "Centering" -> centering},
GeoGridLines -> diff, GeoGridLinesStyle -> {Red, Blue},
GeoBackground -> None, PlotRangePadding -> Scaled[0.1]], proj]]
]Esses sãpo três exemplos.
In[2]:=
graticule["Armadillo"]Out[2]=
In[3]:=
graticule["AmericanPolyconic"]Out[3]=
In[4]:=
graticule["Bonne"]Out[4]=
Calcule as grades de latitude e longitude para todas as 151 projeções com um modelo de referência esférico.
In[5]:=
plots = graticule /@ GeoProjectionData["Spherical"];Rasterize-os usando um tamanho da imagem pequena o suficiente.
In[6]:=

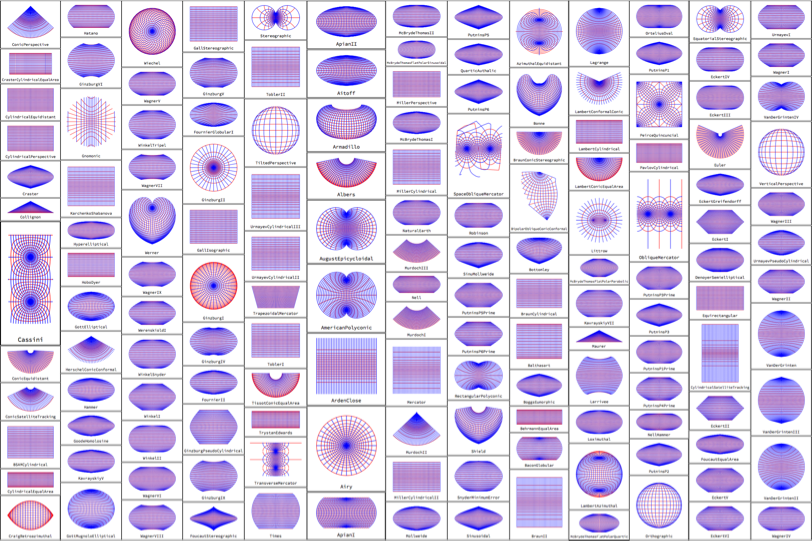

images = Rasterize[#, ImageSize -> 200] & /@ plots;Faça uma colagem de imagens.
In[7]:=
ImageCollage[images]Out[7]=
