Wolfram Language

Visualização de volume

Potencial eletrostático

O campo vetorial que representa a força produzida a partir do potencial eletrostático entre dois pontos com cargas opostas.

mostre o input completo da Wolfram Language
In[1]:=
Click for copyable input
ElectroStaticPotential[ql_, pl_, r_] := Sum[ ql[[i]]/Norm[r - pl[[i]]], {i, Length[ql]}]
In[2]:=
Click for copyable input
v = Simplify[ ElectroStaticPotential[{1, -1}, {{-1, -1, 0}, {1, 1, 0}}, {x, y, z}], {x, y, z} \[Element] Reals];
In[3]:=
Click for copyable input
field = -Grad[v, {x, y, z}];
In[4]:=
Click for copyable input

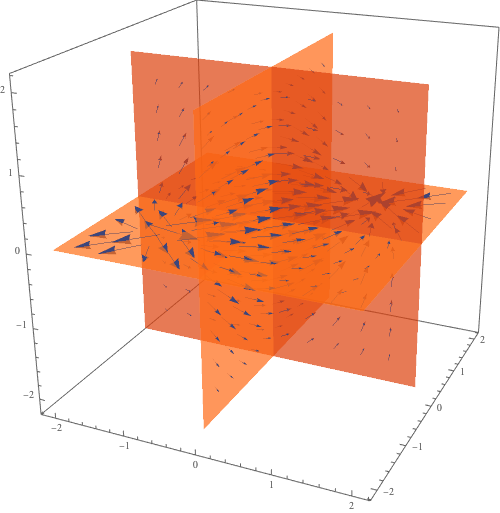

SliceVectorPlot3D[Clip[field], {x, -2, 2}, {y, -2, 2}, {z, -2, 2}, PlotTheme -> "Scientific", ImageSize -> 500]
Out[4]=

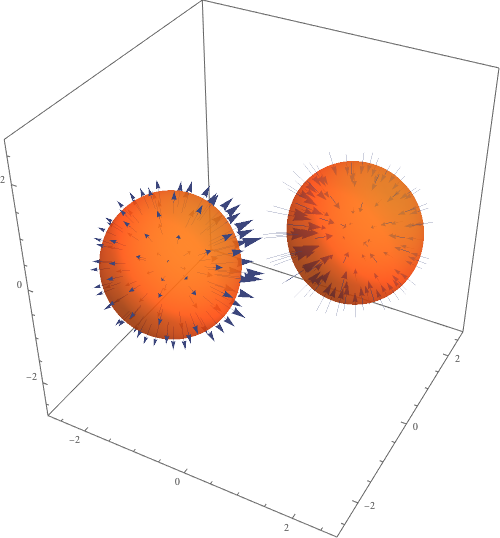

Vendo o campo ao redor de isosuperfícies do potencial, o campo é mais forte entre os pontos.

In[5]:=
Click for copyable input
SliceVectorPlot3D[ Clip[field], {v == -0.5, v == 0.5}, {x, -2.5, 2.5}, {y, -2.5, 2.5}, {z, -2.5, 2.5}, PlotTheme -> "Scientific", ImageSize -> 500]
Out[5]=
