Rotule componentes de malha

Componentes de uma malha podem ser rotulados para fins ilustrativos.

In[1]:=

X mesh2d = MeshRegion[{{0, 0}, {1, 0}, {1, 1}, {0, 1}}, Polygon[{{1, 2, 3}, {3, 4, 1}}], MeshCellLabel -> {0 -> "Index"}]

Out[1]=

Rótulos podem ser adicionados a uma malha já criada usando HighlightMesh. Aqui, o índice de célula para cada borda na malha anterior é rotulado.

In[2]:=

X HighlightMesh[mesh2d, Labeled[1, "CellIndex"]]

Out[2]=

Rótulos não são restritos a strings.

In[3]:=

X MeshRegion[{{0, 0}, {1, 0}, {1, 1}, {0, 1}}, {Labeled[ Triangle[{1, 2, 3}], Sqrt[x^2 + y^2]], Labeled[Triangle[{3, 4, 1}], Red]}]

Out[3]=

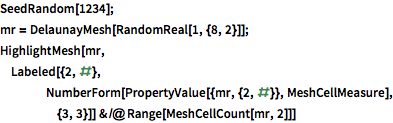

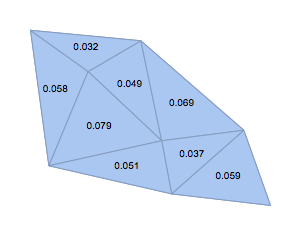

Rotule cada face de uma malha 2D com sua área.

In[4]:=

X SeedRandom[1234]; mr = DelaunayMesh[RandomReal[1, {8, 2}]]; HighlightMesh[mr, Labeled[{2, #}, NumberForm[ PropertyValue[{mr, {2, #}}, MeshCellMeasure], {3, 3}]] & /@ Range[MeshCellCount[mr, 2]]]

Out[4]=
