Verbesserungen bei 3D-Bildern

Standardmäßig wirkt sich Beleuchtung auf 3D-Bilder nicht aus. Die Farbwerte werden allein von der jeweiligen Farbfunktion bestimmt.

Den kompletten Wolfram Language-Input zeigen
In[1]:=
Click for copyable input

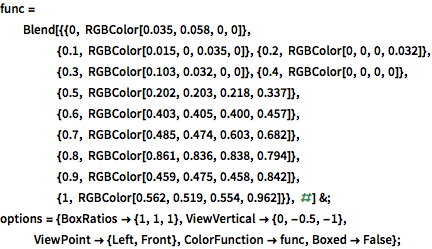

func = Blend[{{0, RGBColor[0.035, 0.058, 0, 0]}, {0.1, RGBColor[0.015, 0, 0.035, 0]}, {0.2, RGBColor[0, 0, 0, 0.032]}, {0.3, RGBColor[0.103, 0.032, 0, 0]}, {0.4, RGBColor[0, 0, 0, 0]}, {0.5, RGBColor[0.202, 0.203, 0.218, 0.337]}, {0.6, RGBColor[0.403, 0.405, 0.400, 0.457]}, {0.7, RGBColor[0.485, 0.474, 0.603, 0.682]}, {0.8, RGBColor[0.861, 0.836, 0.838, 0.794]}, {0.9, RGBColor[0.459, 0.475, 0.458, 0.842]}, {1, RGBColor[0.562, 0.519, 0.554, 0.962]}}, #] &; options = {BoxRatios -> {1, 1, 1}, ViewVertical -> {0, -0.5, -1}, ViewPoint -> {Left, Front}, ColorFunction -> func, Boxed -> False};
In[2]:=
Click for copyable input
data = Import["ExampleData/CThead.tiff", "Data"];
In[3]:=
Click for copyable input

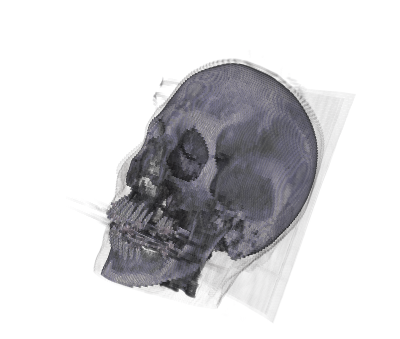

img3d = Image3D[data, "Byte", options, ImageSize -> 400]
Out[3]=

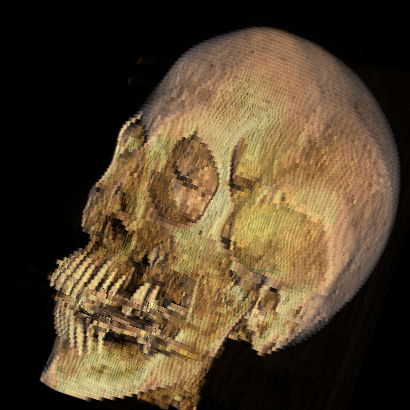

Das Beleuchten von Volumen kann dabei helfen, Details der Oberfläche zu beleuchten. In diesem Fall wird gebündeltes Licht auf die Bildschirmebene geworfen und das Bildobjekt mit reflexionsartigem Glanz versehen.

In[4]:=
Click for copyable input
ImageCrop[ Show[Graphics3D[Specularity[Orange, 3], Background -> Black], Image3D[img3d, Method -> {"VolumeLighting" -> True}], options, Lighting -> {{"Directional", White, ImageScaled[{0, 0, 2}]}}, ImageSize -> 700], {410, 410}]
Out[4]=

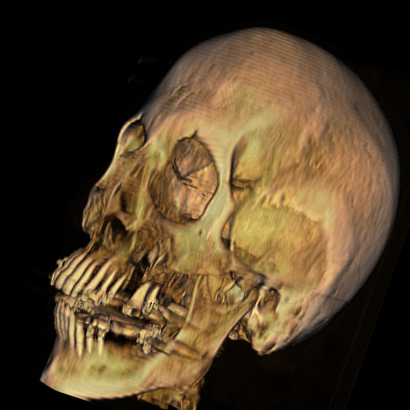

Körnige Bilder können durch Interpolation der Werte weiter verbessert werden.

In[5]:=
Click for copyable input

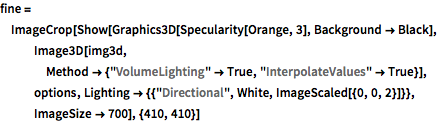

fine = ImageCrop[ Show[Graphics3D[Specularity[Orange, 3], Background -> Black], Image3D[img3d, Method -> {"VolumeLighting" -> True, "InterpolateValues" -> True}], options, Lighting -> {{"Directional", White, ImageScaled[{0, 0, 2}]}}, ImageSize -> 700], {410, 410}]
Out[5]=

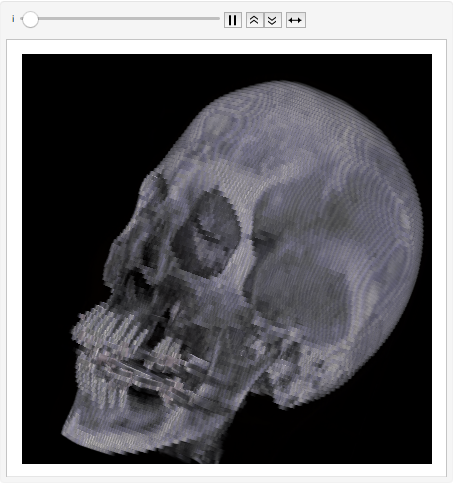

Visualisieren Sie den Übergang vom Original zum interpolierten und beleuchteten Bild.

Den kompletten Wolfram Language-Input zeigen
In[6]:=
Click for copyable input
original = ImageCrop[ Show[img3d, options, Background -> Black, ImageSize -> 700], {410, 410}];
In[7]:=
Click for copyable input
Animate[Overlay[{original, SetAlphaChannel[fine, i]}], {i, 0, 1}, AnimationRate -> 1/3, AnimationDirection -> ForwardBackward]
Animation abspielen
Abspielung unterbrechen
