Diagramme in 2D

Erstelle ein 2D-Diagramm einer Polynomfunktion:

(Die Intervallnotation von {x,min,max} definiert den Definitionsbereich.)
In[1]:=
Click for copyable input
⨯
Plot[x^2 + 2 x + 1, {x, -10, 10}]
Out[1]=

Oder erstelle ein Diagramm einer 2D-Region aus mehreren Ungleichheiten:

(&& ist das Symbol für And.)
In[2]:=
Click for copyable input
⨯
RegionPlot[Reduce[{x^2 + y < 2 && x + y < 1}], {x, -3, 3}, {y, -3, 3}]
Out[2]=

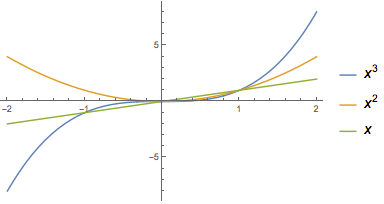

Es gibt viele nützliche Optionen, um Visualisierungen benutzerdefiniert zu gestalten, zum Beispiel durch das Hinzufügen von Beschriftungen:

In[1]:=
Click for copyable input
⨯
Plot[{x^3, x^2, x}, {x, -2, 2}, PlotLegends -> "Expressions"]
Out[1]=

Oder das Auffüllen eines Diagramms, um die Fläche unter bzw. über einer Kurve zu visualisieren:

In[2]:=
Click for copyable input
⨯
Plot[1/x, {x, -3, 3}, Filling -> Axis]
Out[2]=

Kombiniere unterschiedliche Diagrammtypen mit Show:

In[1]:=
Click for copyable input
⨯
Show[{Plot[x^2 + 2, {x, -3, 3}],
  RegionPlot[2 x > y - 3, {x, -3, 3}, {y, 0, 9}]}]
Out[1]=
