GPIOデバイスからの時系列データの取得

Raspberry PiでGPIOのピン17を入力ピンに設定する．

In[1]:=

X DeviceConfigure["GPIO", 17 -> "Input"]

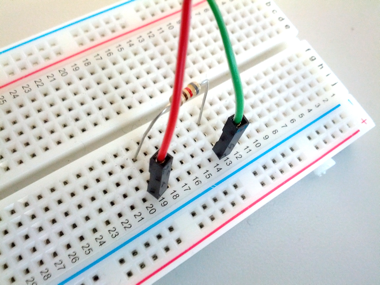

ブレッドボードに抵抗器を繋ぎ，その端子の一方を電源に接続する．もう一方の端子はGPIOの入力ピンに接続する．GPIOピン17のデジタルHighを検証する．

In[2]:=

X DeviceRead["GPIO", 17]

Out[2]=

電源との接続を解除すると，ピン17はデジタルLowになる．

In[3]:=

X DeviceRead["GPIO", 17]

Out[3]=

電源ケーブルを繋いだり外したりを交互に行い，0.1秒間隔で10秒間のHighとLowの状態の時系列を記録する．

In[4]:=

X ts = DeviceReadTimeSeries["GPIO", {10, .1}, 17]

Out[4]=

In[5]:=

X ts["ValueList"][[1, All, 1, 2]] // ListLinePlot

Out[5]=
