シミュレーションデータの解析と描画

National Center for Atmospheric Research (NCAR)からのハリケーンイザベルのシミュレーション結果を可視化し，解析する．

Weather Research and Forecast (WRF)モデルにより生成されたハリケーンイザベルのデータは，NCARおよびUS National Science Foundation (NSF)のご厚意によるものである．

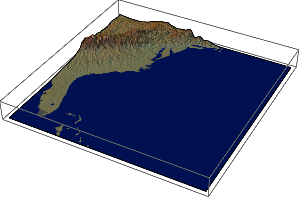

適切な色関数を使って，高度データをインポートし可視化する．

完全なWolfram言語入力を表示する入力を隠す

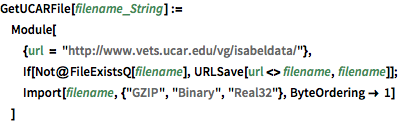

In[1]:=

X GetUCARFile[filename_String] := Module[ {url = "http://www.vets.ucar.edu/vg/isabeldata/"}, If[Not@FileExistsQ[filename], URLSave[url <> filename, filename]]; Import[filename, {"GZIP", "Binary", "Real32"}, ByteOrdering -> 1] ]

In[2]:=

X UCARFileToImage3D[data_, opts___Rule] := Image3D[Reverse@Transpose[ Partition[Partition[Clip[data, 2^16 {-1, 1}, {0, 0}], 500], 500], {1, 3, 2}], "Real32", opts];

In[3]:=

X elevation = Transpose@Partition[GetUCARFile["HGTdata.bin.gz"], 500];

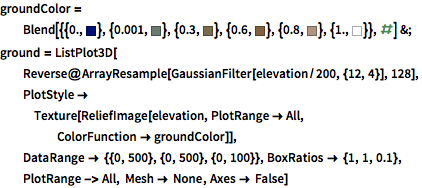

In[4]:=

X groundColor = Blend[{{0., RGBColor[0., 0.0675975, 0.467384]}, {0.001, RGBColor[ 0.42313633333333334`, 0.4823743333333333, 0.434165]}, {0.3, RGBColor[0.4680942, 0.4216284, 0.29627780000000004`]}, {0.6, RGBColor[ 0.5066887333333333, 0.3798376666666667, 0.24217553333333333`]}, {0.8, RGBColor[ 0.6809748666666666, 0.5876996666666666, 0.49616886666666665`]}, {1., RGBColor[1., 1., 1.]}}, #] &; ground = ListPlot3D[ Reverse@ArrayResample[GaussianFilter[elevation/200, {12, 4}], 128], PlotStyle -> Texture[ReliefImage[elevation, PlotRange -> All, ColorFunction -> groundColor]], DataRange -> {{0, 500}, {0, 500}, {0, 100}}, BoxRatios -> {1, 1, 0.1}, PlotRange -> All, Mesh -> None, Axes -> False]

Out[4]=

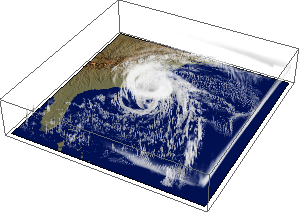

時間の刻み幅 で雲の容積データをインポートし，高度地図に重ねる．ダウンロードには時間がかかる場合がある．

In[5]:=

X clouds = ImageAdjust[UCARFileToImage3D[ GetUCARFile["CLOUDf30.bin.gz"], ColorFunction -> "WhiteBlackOpacity"]]; Show[clouds, ground]

Out[5]=

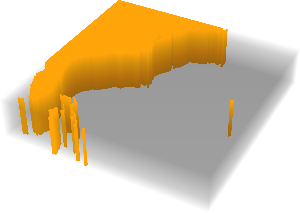

陸の上の空間のマスクを生成する．

In[6]:=

X mask = Image3D[ Table[UnitStep[ elevation - $MachineEpsilon], {ImageDimensions[clouds][[3]]}], "Bit"]

Out[6]=

陸にかかる雲と海にかかる雲を測定する(water[kg]/air[kg])．

In[7]:=

X landCloud = ImageMeasurements[clouds, {"Min", "Mean", "Max"}, Masking -> mask]

Out[7]=

In[8]:=

X seaCloud = ImageMeasurements[clouds, {"Min", "Mean", "Max"}, Masking -> ColorNegate[mask]]

Out[8]=

Out[65]//TraditionalForm=

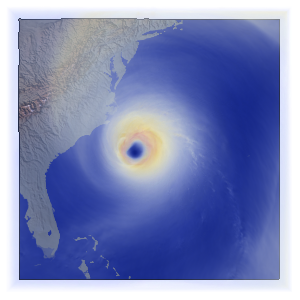

x，y，z 方向の風速をインポートし，風力を判定し表示する．

完全なWolfram言語入力を表示する入力を隠す

In[9]:=

X windRescale = 0.0125;

In[10]:=

X xWind = UCARFileToImage3D[windRescale * GetUCARFile["Uf30.bin.gz"]]; yWind = UCARFileToImage3D[windRescale * GetUCARFile["Vf30.bin.gz"]]; zWind = UCARFileToImage3D[windRescale * GetUCARFile["Wf30.bin.gz"]];

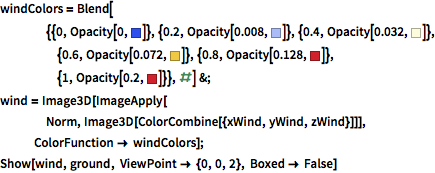

In[11]:=

X windColors = Blend[ {{0, Opacity[0, RGBColor[0.178927, 0.305394, 0.933501]]}, {0.2, Opacity[0.008, RGBColor[ 0.6636740000000001, 0.73718644, 0.9671124799999999]]}, {0.4, Opacity[0.032, RGBColor[ 0.9868536, 0.98883164, 0.8675333999999999]]}, {0.6, Opacity[0.072, RGBColor[ 0.93733804, 0.7892732399999997, 0.2684389199999999]]}, {0.8, Opacity[0.128, RGBColor[0.817319, 0.134127, 0.164218]]}, {1, Opacity[0.2, RGBColor[0.817319, 0.134127, 0.164218]]}}, #] &; wind = Image3D[ImageApply[ Norm, Image3D[ColorCombine[{xWind, yWind, zWind}]]], ColorFunction -> windColors]; Show[wind, ground, ViewPoint -> {0, 0, 2}, Boxed -> False]

Out[11]=

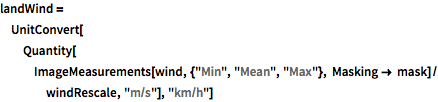

陸上と海上の風力を測定する．

In[12]:=

X landWind = UnitConvert[ Quantity[ImageMeasurements[wind, {"Min", "Mean", "Max"}, Masking -> mask]/windRescale, "m/s"], "km/h"]

Out[12]=

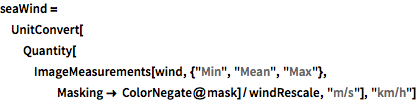

In[13]:=

X seaWind = UnitConvert[ Quantity[ImageMeasurements[wind, {"Min", "Mean", "Max"}, Masking -> ColorNegate@mask]/windRescale, "m/s"], "km/h"]

Out[13]=

Out[48]//TraditionalForm=
