Kanten in 3D

Ein Kantenfilter hebt jene Voxels hervor, die eine hohe Hauptkrümmung in der Intensitätsverteilung aufweisen. Dies ist zum Beispiel bei Fasziekomponenten des Bindegewebes zwischen Muskeln der Fall.

In[1]:=

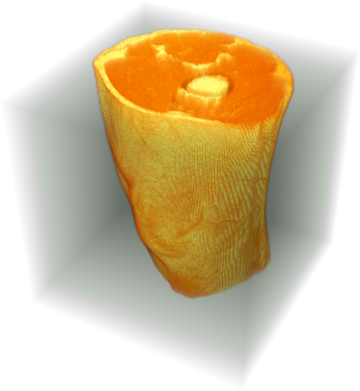

X img = ExampleData[{"TestImage3D", "MRknee"}]

Out[1]=

In[2]:=

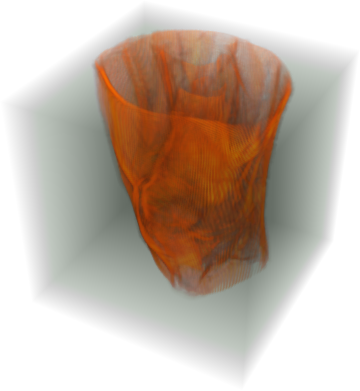

X r = RidgeFilter[img]

Out[2]=

In[3]:=

X ra = ImageAdjust[r];

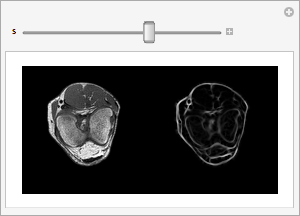

Direkter Vergleich zwischen den Renderings des Originalvolumens und des gefilterten Volumens des Kniegelenks.

In[4]:=

X Manipulate[ ImageAssemble[{Image3DSlices[img, {s}][[1]], Image3DSlices[ra, {s}][[1]]}], {s, 1, ImageDimensions[img][[3]], 1}]

Animation abspielen Abspielung unterbrechen
