Wolfram Language

Bild- und Signalverarbeitung

Interaktive Abmessungen in Bildern

DynamicImage erleichtert das Erzeugen individueller Schnittstellen, um Objekte in Bildern interaktiv zu messen.

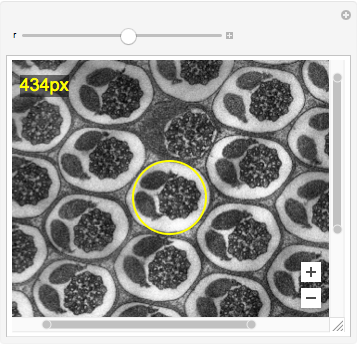

Nehmen wir als Beispiel die Messung einer Zelle mit Radius r her.

In[1]:=
Click for copyable input

Positionieren Sie mit Alt+click den Mittelpunkt eines gelben Messkreises. Bewegen Sie den Schieberegler, um den Radius r zu verändern.

Den kompletten Wolfram Language-Input zeigen
In[2]:=
Click for copyable input

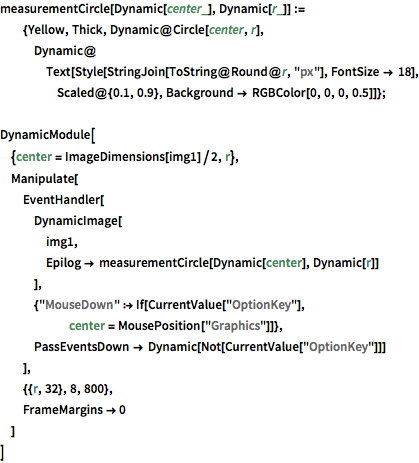

measurementCircle[Dynamic[center_], Dynamic[r_]] := {Yellow, Thick, Dynamic@Circle[center, r], Dynamic@Text[ Style[StringJoin[ToString@Round@r, "px"], FontSize -> 18], Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]}; DynamicModule[ {center = ImageDimensions[img1]/2, r}, Manipulate[ EventHandler[ DynamicImage[ img1, Epilog -> measurementCircle[Dynamic[center], Dynamic[r]] ], {"MouseDown" :> If[CurrentValue["OptionKey"], center = MousePosition["Graphics"]]}, PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]] ], {{r, 32}, 8, 800}, FrameMargins -> 0 ] ]
Animation abspielen
Abspielung unterbrechen

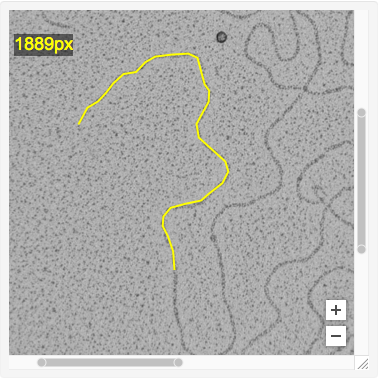

Messen Sie die Länge eines DNA-Strangs, indem Sie ihn manuell nachziehen.

In[3]:=
Click for copyable input

Verwenden Sie Alt+click, um die Knoten auf einer Linie zu platzieren. Alt+Shift+click löscht den letzten Knoten.

Den kompletten Wolfram Language-Input zeigen
In[4]:=
Click for copyable input

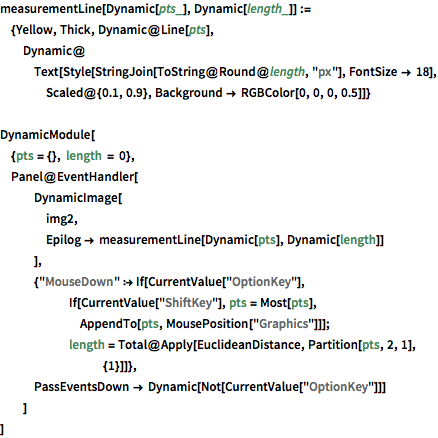

measurementLine[Dynamic[pts_], Dynamic[length_]] := {Yellow, Thick, Dynamic@Line[pts], Dynamic@Text[ Style[StringJoin[ToString@Round@length, "px"], FontSize -> 18], Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]} DynamicModule[ {pts = {}, length = 0}, Panel@EventHandler[ DynamicImage[ img2, Epilog -> measurementLine[Dynamic[pts], Dynamic[length]] ], {"MouseDown" :> If[CurrentValue["OptionKey"], If[CurrentValue["ShiftKey"], pts = Most[pts], AppendTo[pts, MousePosition["Graphics"]]]; length = Total@Apply[EuclideanDistance, Partition[pts, 2, 1], {1}]]}, PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]] ] ]
Animation abspielen
Abspielung unterbrechen
