Mediciones interactivas de imágenes: Nuevo en Wolfram Language 11

Mediciones interactivas de imágenes

DynamicImage facilita la construcción de interfaces personalizadas para medir de forma interactiva objetos en imágenes.

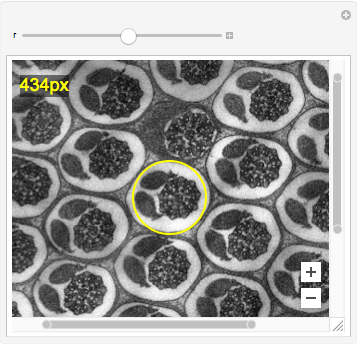

Considere la medida de un radio de célula .

In[1]:=

Use Alt+clic para colocar el centro de un círculo de medición de color amarillo. Mueva el control de desplazamiento para cambiar el radio del círculo .

muestre la entrada completa de Wolfram Language

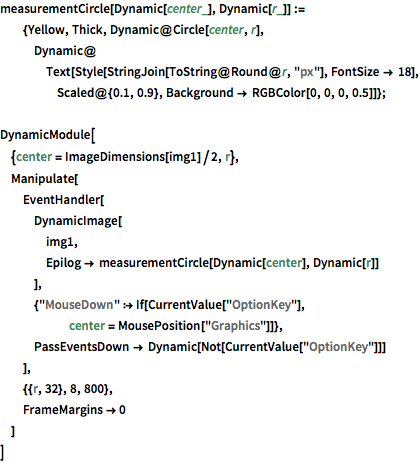

In[2]:=

measurementCircle[Dynamic[center_], Dynamic[r_]] := {Yellow, Thick,
   Dynamic@Circle[center, r],
   Dynamic@Text[
     Style[StringJoin[ToString@Round@r, "px"], FontSize -> 18],
     Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]};
DynamicModule[
 {center = ImageDimensions[img1]/2, r},
 Manipulate[
  EventHandler[
   DynamicImage[
    img1,
    Epilog -> measurementCircle[Dynamic[center], Dynamic[r]]
    ],
   {"MouseDown" :>
     If[CurrentValue["OptionKey"],
      center = MousePosition["Graphics"]]},
   PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]]
   ],
  {{r, 32}, 8, 800},
  FrameMargins -> 0
  ]
 ]

Reproducir

Detener

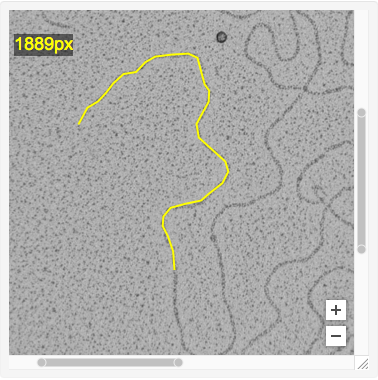

Mida la longitud de una cadena de ADN mediante el trazado manual.

In[3]:=

Use Alt+clic para colocar los vértices de una línea. Alt+Shift+clic elimina el último vértice.

muestre la entrada completa de Wolfram Language

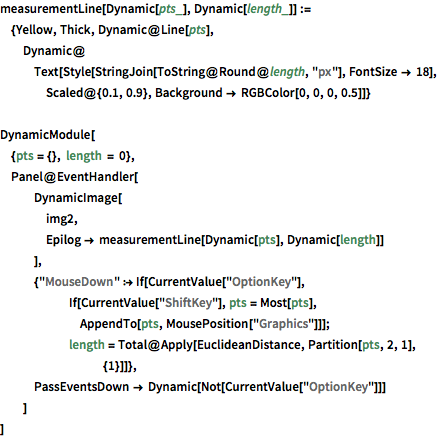

In[4]:=

measurementLine[Dynamic[pts_], Dynamic[length_]] := {Yellow, Thick,
  Dynamic@Line[pts],
  Dynamic@Text[
    Style[StringJoin[ToString@Round@length, "px"], FontSize -> 18],
    Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]}
DynamicModule[
 {pts = {}, length = 0},
 Panel@EventHandler[
   DynamicImage[
    img2,
    Epilog -> measurementLine[Dynamic[pts], Dynamic[length]]
    ],
   {"MouseDown" :>
     If[CurrentValue["OptionKey"],
      If[CurrentValue["ShiftKey"], pts = Most[pts],
       AppendTo[pts, MousePosition["Graphics"]]];
      length =
       Total@Apply[EuclideanDistance, Partition[pts, 2, 1], {1}]]},
   PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]]
   ]
 ]
