Волны в Большом Соленом озере
Using ImageMesh, позволяет преобразовать сегменты изображения в граничные сетчатые области . Cетчатые области позволяют использовать функции сразу для нескольких областей, например, методом конечных элементов (МКЭ).
В качестве иллюстрации применения метода конечных элементов, определим основные виды поверхностных волн в Большом Соленом озере в штате Юта.

img = EntityValue[Entity["Lake", "GreatSaltLake::yw8cf"], "Image"]
Упорядочим изображение с помощью среднесменного фильтра.

img2 = MeanShiftFilter[img, 3, 0.1]
Выделим сегмент формы озера.

mask = RegionBinarize[img2, \!\(\*
GraphicsBox[
TagBox[RasterBox[CompressedData["
1:eJzt1jEKwkAQQNFdK0uv4C1sLW0VD6AYxSZCFMRzCJ7XiF3SzFb7lf8ggUCK
D8MmM99f1sdJSuk67W/r3X3ZdbvHZtY/bNvr+dQ2h1V7a05Nt9h/Xnv21ytJ
kiRJkiRJkn5H7tVuGLMqzqo4q+KsiuNW8bKsimNWfbNwXVbF5Yzuqp0xZFUB
dBaui5kF/T5AsxJ1jNAsq0qgs3BlOSPDMrMLmvUBDcNnsbqov2x4FrWrdscA
NIu6SjCzoEOEZlGniF5Ta0eMmVXCqjjmCJlV5KzaDWNWxXGreFnMKvAIazeM
MUfIXEmtKsCs8hSWsCrOqjhmlSRJkiRJkvS/3tRrD1M=
"], {{0, 147}, {150,
       0}}, {0, 1},
ColorFunction->GrayLevel],
BoxForm`ImageTag["Bit", ColorSpace -> Automatic, Interleaving -> None],
Selectable->False],
DefaultBaseStyle->"ImageGraphics",
ImageSizeRaw->{150, 147},
PlotRange->{{0, 150}, {0, 147}}]\), 1/5]
Извлечем объект поверхности озера типа граничной сетчатой области.

\[ScriptCapitalR] = ImageMesh[mask]
Создадим сетку поверхности озера.

\[CapitalOmega] =
 TriangulateMesh[\[ScriptCapitalR], MaxCellMeasure -> 8]
Для решения волнового уравнения поверхности озера, сначала определим собственные функции лапласиана внутри региона озера.

\[ScriptCapitalL] = -\!\(
\*SubsuperscriptBox[\(\[Del]\), \({x, y}\), \(2\)]\(\[CurlyPhi][x,
     y]\)\);Будем использовать граничное условие.

\[ScriptCapitalB] = DirichletCondition[\[CurlyPhi][x, y] == 0, True];Создадим ортонормированную базу из собственных функций Φ с собственными значениями Λ.

{\[CapitalLambda], \[CapitalPhi]} =
  NDEigensystem[{\[ScriptCapitalL], \[ScriptCapitalB]}, \[CurlyPhi][x,

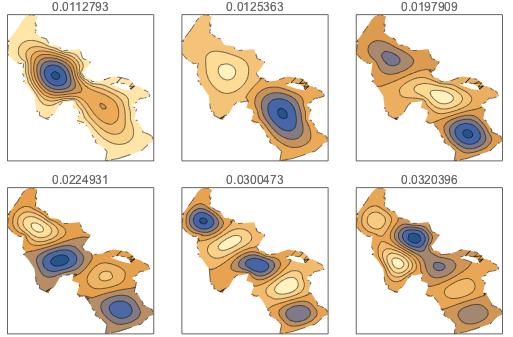

     y], {x, y} \[Element] \[CapitalOmega], 64];Отобразим первые шесть режимов колебаний волн.

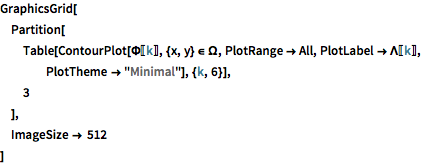

GraphicsGrid[
 Partition[
  Table[ContourPlot[\[CapitalPhi][[
     k]], {x, y} \[Element] \[CapitalOmega], PlotRange -> All,
    PlotLabel -> \[CapitalLambda][[k]], PlotTheme -> "Minimal"], {k,
    6}],
  3
  ],
 ImageSize -> 512
 ]
Временные изменения в модах колебаний задаются следующим образом.

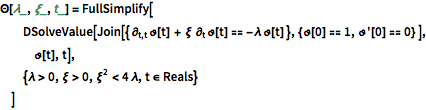

\[CapitalTheta][\[Lambda]_, \[Xi]_, t_] = FullSimplify[
  DSolveValue[Join[{ \!\(
\*SubscriptBox[\(\[PartialD]\), \(t,
         t\)]\(\(TraditionalForm\`\[CurlyTheta]\)[
         t]\)\) + \[Xi]  \!\(
\*SubscriptBox[\(\[PartialD]\), \(t\)]\(\(TraditionalForm\`\
\[CurlyTheta]\)[
          t]\)\) == -\[Lambda] \!\(TraditionalForm\`\[CurlyTheta]\)[
        t] }, {\!\(TraditionalForm\`\[CurlyTheta]\)[0] ==
      1, \[CurlyTheta]'[0] ==
      0} ], \!\(TraditionalForm\`\[CurlyTheta]\)[t], t],
  {\[Lambda] > 0, \[Xi] > 0, \[Xi]^2 < 4 \[Lambda], t \[Element] Reals}
  ]

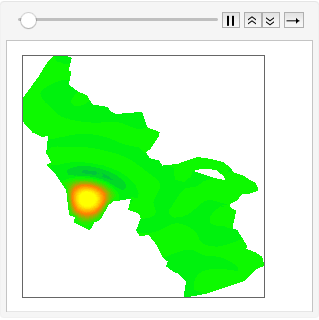

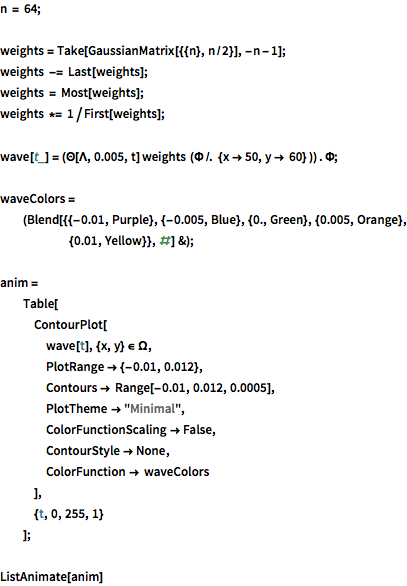

Анализ начального колебания и их дальнейшей динамики с помощью собственных функций позволяет моделировать движение волн на поверхности озера.
