Die Orthonormalbasis eines Knotens visualisieren

FrenetSerretSystem berechnet die Orthonormalbasis (ONB) einer Kurve in jeder beliebigen Dimension. Im dreidimensionalen Raum nennt man diese Basis das begleitende Dreibein.

Schlagen Sie die Funktion für den Knoten nach.

In[1]:=

X knot = KnotData["Trefoil", "SpaceCurve"];

Berechnen Sie die Orthonormalbasis.

In[2]:=

X basis = Last[FrenetSerretSystem[knot[t], t]] // Simplify; {tangent, normal, binormal} = Map[Arrow[{knot[t], knot[t] + #}] &, basis];

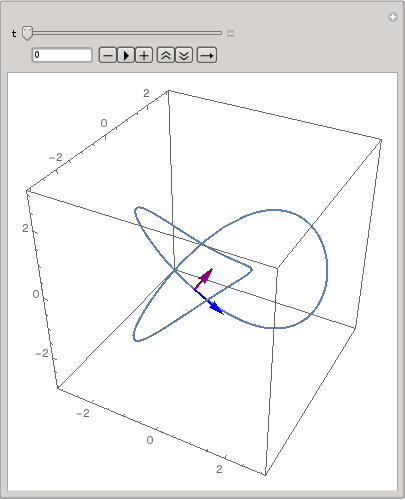

Visualisieren Sie die Kurve und ihre Basis.

In[3]:=

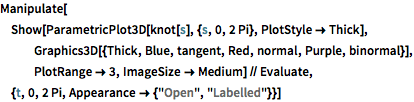

X Manipulate[ Show[ParametricPlot3D[knot[s], {s, 0, 2 Pi}, PlotStyle -> Thick], Graphics3D[{Thick, Blue, tangent, Red, normal, Purple, binormal}], PlotRange -> 3, ImageSize -> Medium] // Evaluate, {t, 0, 2 Pi, Appearance -> {"Open", "Labelled"}}]

Animation abspielen Abspielung unterbrechen
