Circuito de Chuas
El circuito de Chua es el circuito electrónico más simple que muestra comportamiento caótico. Debido a su simplicidad, es especialmente adecuado como un ejemplo demostrativo del mundo real de un sistema caótico.
El modelo

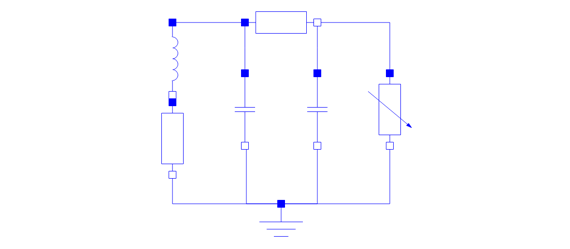

El sistema caótico del circuito de Chua consiste de elementos básicos lineales (condensadores, resistor, conductor, inductor) y un resistor no lineal llamado diodo de Chua.
Simulación y animación

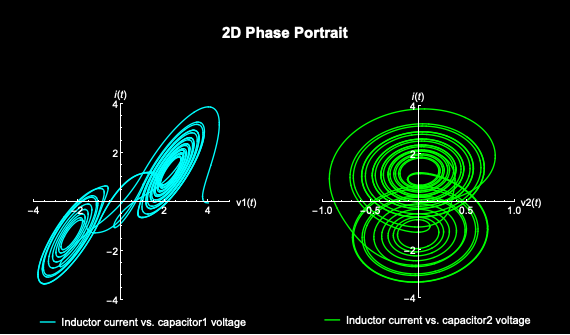

Retratos de fase en 2D de los dos condensadores en el circuito de Chua.
El WSMLink que conecta a System Modeler con Mathematica proporciona numerosas herramientas para la visualización de modelos. En este caso, se han extraído en Mathematica algunas ecuaciones de modelos de System Modeler cuidadosamente seleccionadas, y se han utilizado para crear una animación tridimensional de una representación gráfica paramétrica.
La animación se basa en los resultados de simulación obtenidos del modelo. A medida que la representación evoluciona, comienza a mostrar el patrón característicamente caótico de atractor de "doble espiral".
