Convertidor elevador
Los convertidores elevadores se utilizan para aumentar el voltaje de un nivel inferior a uno superior. Los convertidores elevadores son utilizados en vehículos eléctricos para incrementar el voltaje de un conjunto de baterías al motor, y en las luces LED para aumentar el voltaje de una celda de batería al diodo luminoso.
Para ejecutar este ejemplo necesitará
Las versiones más recientes de System Modeler y Mathematica.
Por favor haga una selección:
Obtener unaprueba gratuita Continuar
con la descarga
El modelo
Un convertidor elevador es una fuente de alimentación conmutada que utiliza dos interruptores (usualmente un diodo y un transistor), un inductor y un condensador para convertir el voltaje de corriente continua de un nivel inferior a uno superior. Cuando el interruptor está apagado, la corriente del inductor pasa a través del diodo, la carga y el condensador. Cuando el interruptor está encendido, la corriente del inductor aumenta y no pasa por el diodo. Se agrega un condensador de filtro para suavizar el voltaje de salida.

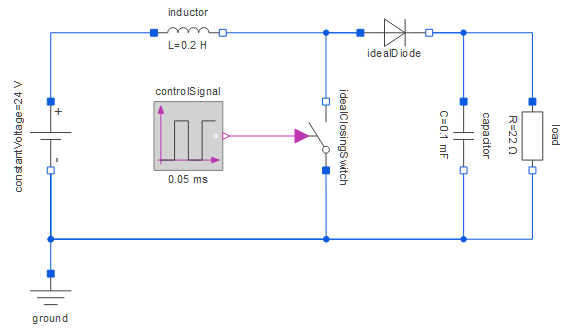

Un modelo de un convertidor elevador creado en System Modeler a partir de componentes estándar.
Muestre valores de parámetros con unidades
Revise los valores de sus parámetros con rapidez, los cuales serán representados utilizando su unidad de medida elegida.
Análisis de rizado de corriente
Un convertidor elevador tiene una corriente pulsante en la salida. El rizado de salida es una de las principales desventajas de utilizar una fuente de alimentación conmutada.
El voltaje de salida generado, y el voltaje objetivo.
La corriente del inductor es igual al a corriente de entrada.
El voltaje de salida siempre es mayor que la entrada, y la corriente de salida siempre es menor que la corriente de entrada.

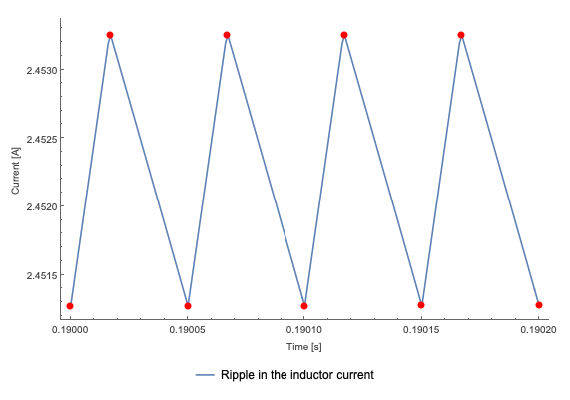

Los valores mínimo y máximo marcados en la corriente del inductor.
Combine análisis analítico y de simulación
El valor teórico para el rizado en la corriente,
, puede compararse con los valores simulados.
Utilizando Wolfram Language, podemos obtener el máximo y mínimo de los datos de simulación, y calcular el el rizado de corriente "pico a pico". En este caso es 0.0019. Este valor puede compararse con el valor teórico de 0.002. El ejemplo descargable contiene este cálculo.
