三维结构力学

计算由活塞施加的荷载导致夹紧机轴的变形.

指定 Graphics3D.

In[1]:=
Click for copyable input
X

加载有限元套件并创建有限元网格.

In[2]:=
Click for copyable input
X
Out[2]=

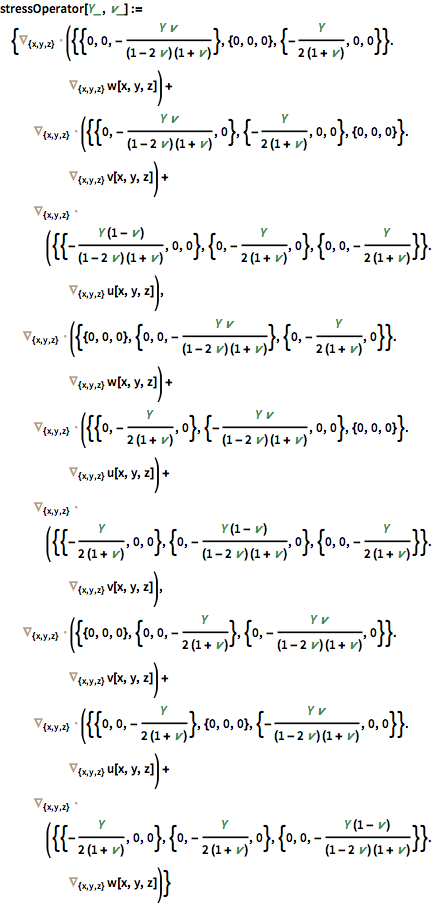

指定三维应力公式.

In[3]:=
Click for copyable input
X

指定如机轴的边界固定在这些位置的约束.

In[4]:=
Click for copyable input
X

指定推入负 轴的边界负荷.

In[5]:=
Click for copyable input
X

求解耦合方程.

In[6]:=
Click for copyable input
X

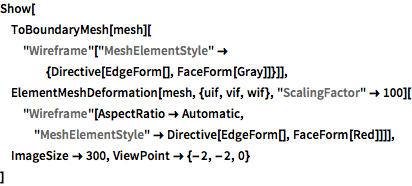

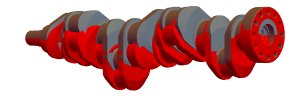

用有限元套件可视化原始机轴和红色的变形后的机轴.

显示完整的 Wolfram 语言输入
Out[7]=
