인터랙티브 이미지 측정: Wolfram Language 11의 신기능

‹›

인터랙티브 이미지 측정

DynamicImage는 사용자 인터페이스의 구축을 용이하게 하여 이미지의 오브젝트의 인터랙티브한 측정을 가능하게 합니다.

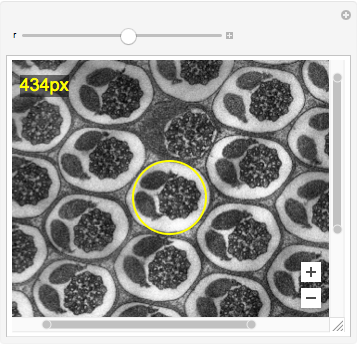

셀 반경 의 측정을 고려합니다.

In[1]:=

Alt+click을 사용하여 노란 측정 원형의 중심을 배치합니다. 슬라이더를 움직여 원형의 반경 을 변경합니다.

전체 Wolfram 언어 입력 표시하기

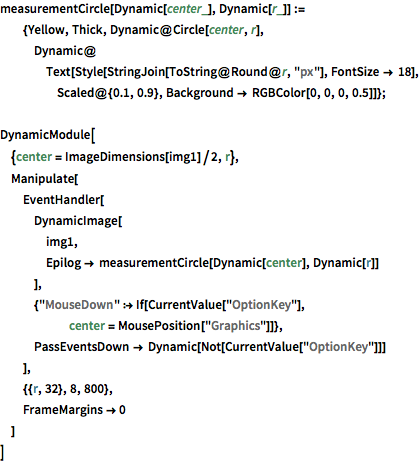

In[2]:=

measurementCircle[Dynamic[center_], Dynamic[r_]] := {Yellow, Thick,
   Dynamic@Circle[center, r],
   Dynamic@Text[
     Style[StringJoin[ToString@Round@r, "px"], FontSize -> 18],
     Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]};
DynamicModule[
 {center = ImageDimensions[img1]/2, r},
 Manipulate[
  EventHandler[
   DynamicImage[
    img1,
    Epilog -> measurementCircle[Dynamic[center], Dynamic[r]]
    ],
   {"MouseDown" :>
     If[CurrentValue["OptionKey"],
      center = MousePosition["Graphics"]]},
   PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]]
   ],
  {{r, 32}, 8, 800},
  FrameMargins -> 0
  ]
 ]

동영상 작동

동영상 정지

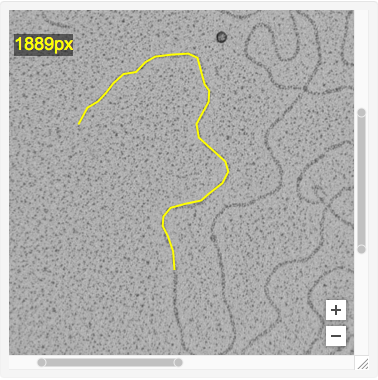

DNA의 나선 구조를 수동으로 추적하여 그 길이를 측정합니다.

In[3]:=

Alt+click을 사용하여 선의 정점을 위치시킵니다. Alt+Shift+click을 사용하여 마지막 정점을 삭제합니다.

전체 Wolfram 언어 입력 표시하기

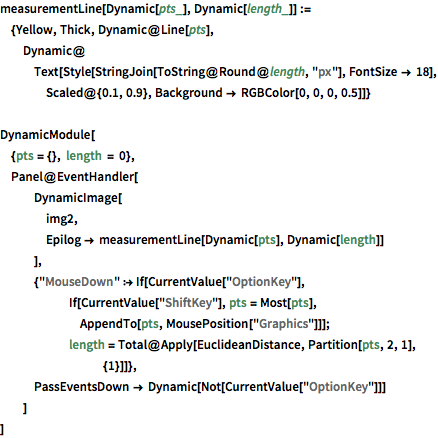

In[4]:=

measurementLine[Dynamic[pts_], Dynamic[length_]] := {Yellow, Thick,
  Dynamic@Line[pts],
  Dynamic@Text[
    Style[StringJoin[ToString@Round@length, "px"], FontSize -> 18],
    Scaled@{0.1, 0.9}, Background -> RGBColor[0, 0, 0, 0.5]]}
DynamicModule[
 {pts = {}, length = 0},
 Panel@EventHandler[
   DynamicImage[
    img2,
    Epilog -> measurementLine[Dynamic[pts], Dynamic[length]]
    ],
   {"MouseDown" :>
     If[CurrentValue["OptionKey"],
      If[CurrentValue["ShiftKey"], pts = Most[pts],
       AppendTo[pts, MousePosition["Graphics"]]];
      length =
       Total@Apply[EuclideanDistance, Partition[pts, 2, 1], {1}]]},
   PassEventsDown -> Dynamic[Not[CurrentValue["OptionKey"]]]
   ]
 ]
