Wolfram言語の可視化

Wolfram言語の構造とWolfram Knowledgebaseとの関係はさまざまな方法で可視化することができる．この例では，両者の関係を包み込んだワードクラウドを作り，計算的に調べたり，ドキュメントの出力を集めたり， Wolfram言語のシンボルの一部として名前が使われている人々に関連した場所と時点を可視化したりする．

WolframLanguageDataドキュメントに使われている用語のワードクラウドを作る．

In[1]:=

WordCloud[ DeleteStopwords[ Flatten[TextWords[ WolframLanguageData["WolframLanguageData", "TextStrings"]]]]]

Out[1]=

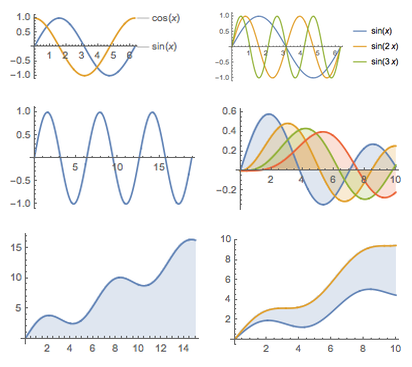

Plotのドキュメント中の基本例題の出力のコラージュを作る．

In[2]:=

ImageCollage[ Cases[WolframLanguageData["Plot", "DocumentationBasicExamples"], c : Cell[_, "Output", ___] :> Rasterize[RawBoxes[c]], \[Infinity]], ImagePadding -> 10, Background -> Transparent]

Out[2]=

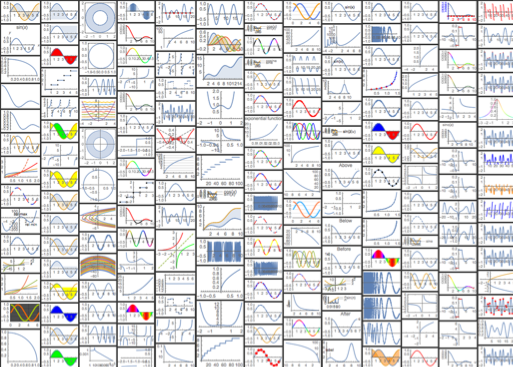

Plotのドキュメントの「全」例題の出力グラフィックスをコラージュにする．

In[3]:=

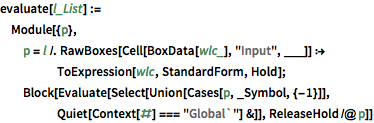

evaluate[l_List] := Module[{p}, p = l /. RawBoxes[Cell[BoxData[wlc_], "Input", ___]] :> ToExpression[wlc, StandardForm, Hold]; Block[Evaluate[ Select[Union[Cases[p, _Symbol, {-1}]], Quiet[Context[#] === "Global`"] &]], ReleaseHold /@ p]]

In[4]:=

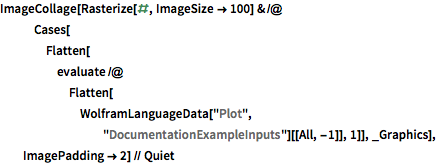

ImageCollage[ Rasterize[#, ImageSize -> 100] & /@ Cases[Flatten[ evaluate /@ Flatten[WolframLanguageData["Plot", "DocumentationExampleInputs"][[All, -1]], 1]], _Graphics], ImagePadding -> 2] // Quiet

Out[4]=

Wolfram言語のLaplacianGaussianFilterシンボルと関係がある人物の画像を見る．

In[5]:=

ImageAssemble[ PersonData[ WolframLanguageData["LaplacianGaussianFilter", "EponymousPeople"], "Image"]]

Out[5]=

Wolfram言語のシンボル名の名祖となった人物を抽出する．

In[6]:=

people = DeleteCases[ Union[Flatten[ WolframLanguageData[All, "EponymousPeople"]]], _Missing];

その人たちの生まれた場所の情報を取得する．

In[7]:=

placedata = DeleteCases[ PersonData[ people, {"Image", "BirthPlace", "Name"}], {_, _Missing, _}];

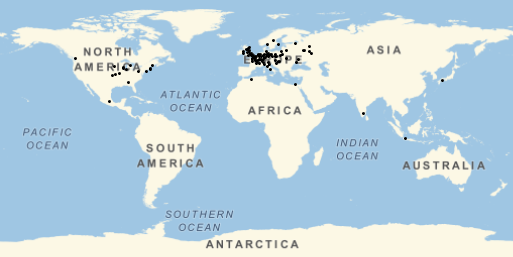

これらの場所と関連する人々を世界地図上で見る．

In[8]:=

GeoGraphics[ Tooltip[Point[#2], Column[DeleteCases[{##} /. e_Entity :> CommonName[e], _Missing]]] & @@@ placedata] // Quiet

Out[8]=

Wolfram言語のシンボル名の名祖となった人々の出生日と死亡日を取り出す．

In[9]:=

timedata = Block[{EntityFramework`$EntityValueBatchSize = 300}, DeleteCases[ PersonData[ people, {"BirthDate", "DeathDate", "Name", "Image"}], {_Missing, __}]];

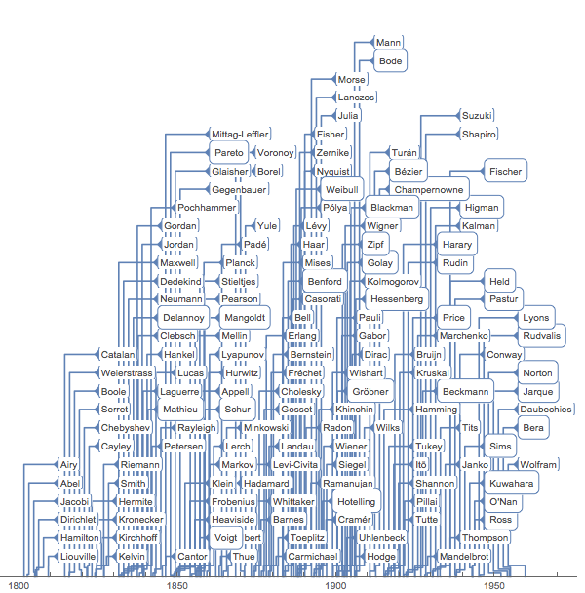

タイムラインプロットを作る．

In[10]:=

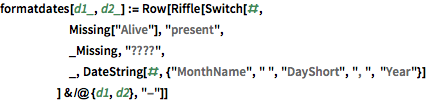

formatdates[d1_, d2_] := Row[Riffle[Switch[#, Missing["Alive"], "present", _Missing, "????", _, DateString[#, {"MonthName", " ", "DayShort", ", ", "Year"}] ] & /@ {d1, d2}, "-"]]

In[11]:=

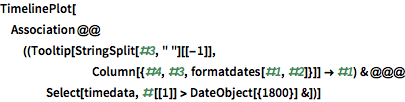

TimelinePlot[ Association @@ ((Tooltip[StringSplit[#3, " "][[-1]], Column[{#4, #3, formatdates[#1, #2]}]] -> #1) & @@@ Select[timedata, #[[1]] > DateObject[{1800}] &])]

Out[11]=
