Bobine avec précharge
Pour éviter les vibrations lors de l’utilisation d’une bobine dans une vanne hydraulique, il est souvent nécessaire de maintenir la bobine en position verrouillée jusqu’à ce que la force externe dépasse une certaine valeur seuil. Dans cet exemple, nous allons explorer l’interaction entre une telle force et la position de la bobine dans une bobine avec précharge.
Pour exécuter cet exemple, il vous faut
les dernières versions de System Modeler et Mathematica.
Veuillez choisir :
Obtenirun essai gratuit Continuer
le téléchargement
Structure de la bobine

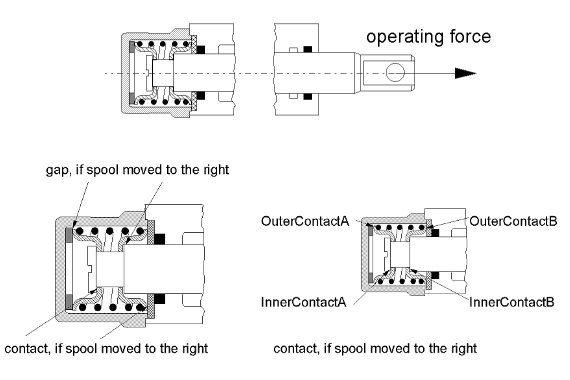

L’image montre le schéma d’une bobine qui peut être facilement transférée vers un modèle à l’aide de System Modeler et des éléments ElastoGap que l’on trouve dans la bibliothèque Modelica.Mechanics.

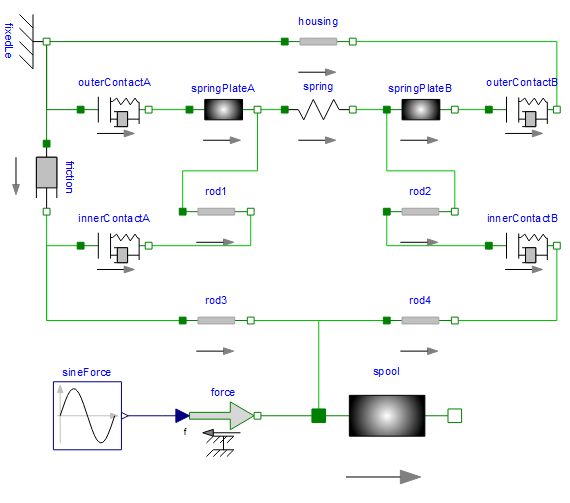

Dans le modèle PreLoad de la bibliothèque Mechanics, une force sinusoïdale agit sur une bobine d’une certaine masse. Pour que la bobine puisse se déplacer dans l’une ou l’autre direction, cette force doit franchir une certaine valeur seuil où elle surmonte le frottement. Le modèle contient également un ressort qui assure le retour de la bobine en position neutre si la force est supprimée.
Résultats de la simulation et animation personnalisée
Créez des animations personnalisées interactives du résultat de la simulation à votre guise à l’aide des fonctions Mathematica intégrées.

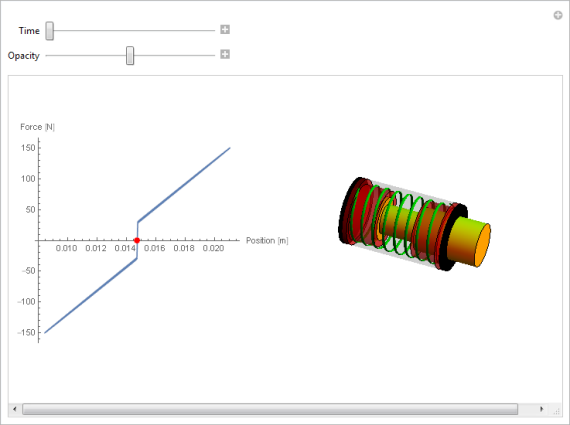

Cette animation personnalisée montre l’interaction entre la position de la bobine et la force appliquée dans un environnement interactif avec une représentation graphique 3D du système lui-même. Téléchargez le notebook et manipulez le curseur « temps » pour voir comment le mouvement de la bobine est affecté par la force. Utilisez le contrôle de l’« opacité » pour modifier la transparence des cylindres rouges extérieurs.
