風力タービンのギアボックス
遊星歯車は高トルクが要求される分野でよく使用されます．遊星歯車は中心の太陽歯車，キャリアに固定された遊星歯車，および外側のリング歯車という 3 つの主要要素で構成されています．太陽歯車が中心となり，遊星歯車がその周りを回ります．この例では動作の初期段階で振動を引き起こすバックラッシュ効果について詳しく説明します．

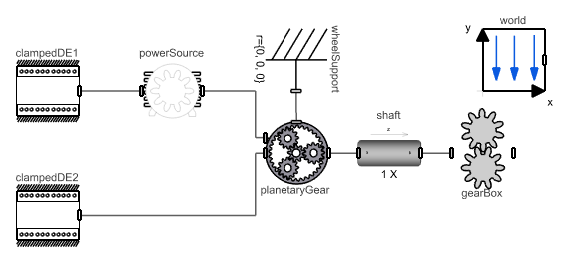

風力タービンのギアボックスのモデル
ローターは遊星キャリアに取り付けられ，角速度を約19.3rpmに保ちます．リング歯車は固定されています．太陽歯車はギアボックスに繋がるシャフトに接続されています．このギアボックスからの出力シャフトは1500rpmで発電機を駆動します．開始から終了までの合計ギア比は77.8です．
風力タービンのギアボックスのモデル
ギア稼働時のバックラッシュのシミュレーション

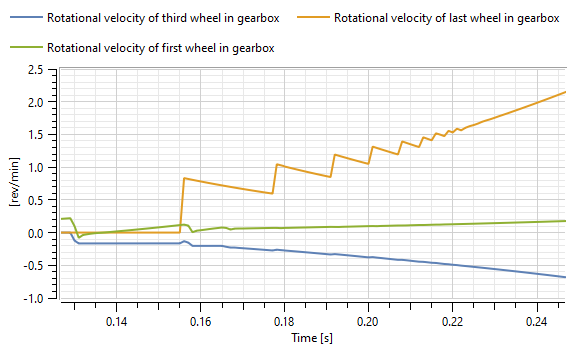

次の図は，ギアの噛み合い構成により遊星歯車に小さな波紋が生じていることを示しています．振幅とその周波数は，バックラッシュとシャフト速度によって変化する可能性があります．
起動時のバックラッシュ

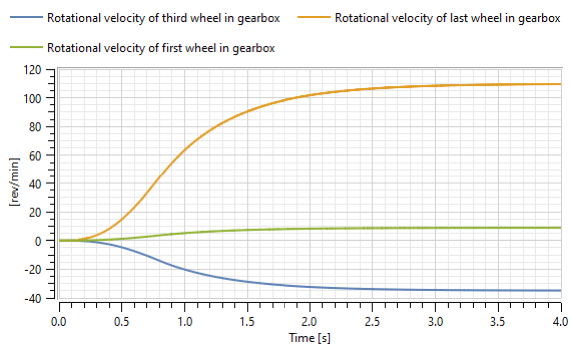

風力タービンのギアボックスのモデルの全体的なシミュレーション
