印刷機のバウンド問題を分析する

フレキソ印刷機でシリンダのバウンドが起こる場合を分析します．バウンドは，印刷中にシリンダ同士の接触がなくなったときに起こり，その結果印刷が満足のいかないものになってしまいます．

カスタムコンポーネントの作成

組込みツールを使って，印刷機の部品用のカスタムコンポーネントを作成します．

結果を簡単に表示

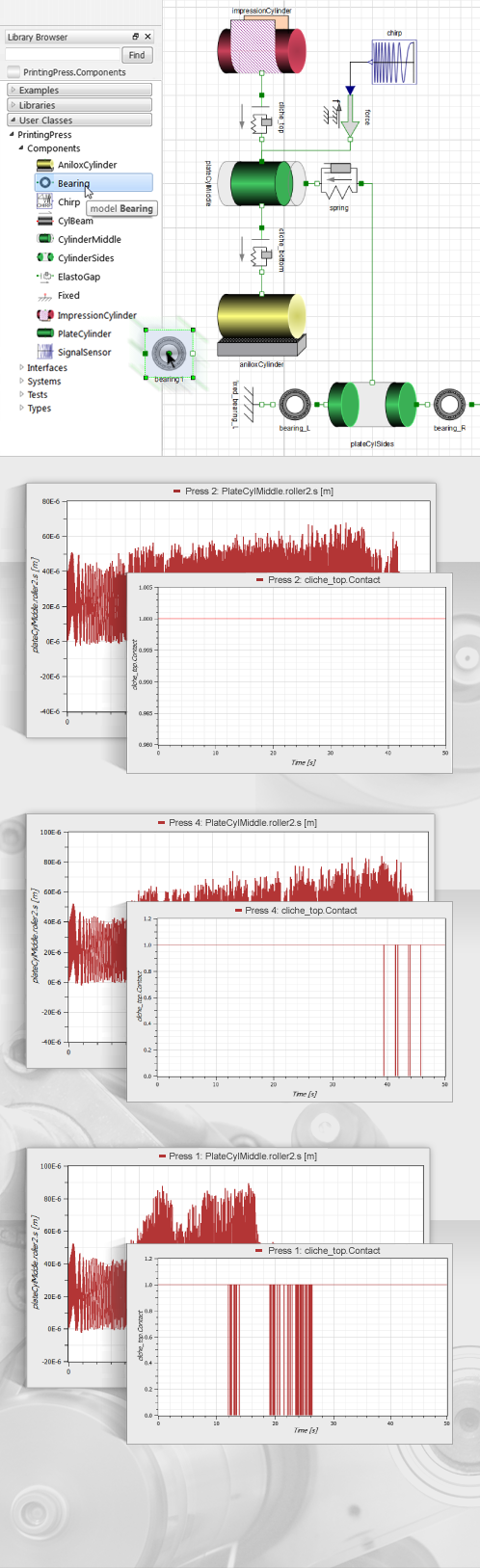

版胴の振動と，版胴が圧胴と接触しているかどうかをプロットします．

ベアリングの遊び0.5 mm：バウンドなし

ベアリングの遊び0.6 mm：ややバウンド

ベアリングの遊び0.8 mm：過度のバウンド

ドラッグアンドドロップのモデリング

ライブラリブラウザからモデリングエリアにコンポーネントをドラッグして，印刷機のモデルを作成します．

異なる設定を比較

ベアリングの遊びが0.6mmか0.8mmの場合，版胴と圧胴の接触がなくなり，バウンドが始まります．
