Analyse und Rendering von Simulationsdaten

Die Visualisierung und Analyse von Simulationsergebnissen des Orkans Isabel, berechnet vom National Center for Atmospheric Research (NCAR).

Die Orkandaten wurden mit dem Weather Research and Forecast (WRF)-Modell generiert, das von NCAR und der US National Science Foundation (NSF) zur Verfügung gestellt wurde.

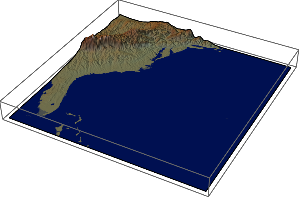

Importieren Sie die Höhendaten und visualisieren Sie diese mit einer passenden Farbfunktion.

Die gesamte Wolfram-Language Eingabe zeigenEingabe verbergen

In[1]:=

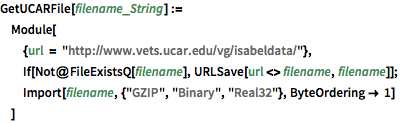

X GetUCARFile[filename_String] := Module[ {url = "http://www.vets.ucar.edu/vg/isabeldata/"}, If[Not@FileExistsQ[filename], URLSave[url <> filename, filename]]; Import[filename, {"GZIP", "Binary", "Real32"}, ByteOrdering -> 1] ]

In[2]:=

X UCARFileToImage3D[data_, opts___Rule] := Image3D[Reverse@Transpose[ Partition[Partition[Clip[data, 2^16 {-1, 1}, {0, 0}], 500], 500], {1, 3, 2}], "Real32", opts];

In[3]:=

X elevation = Transpose@Partition[GetUCARFile["HGTdata.bin.gz"], 500];

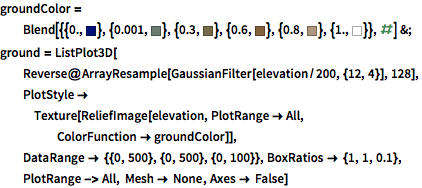

In[4]:=

X groundColor = Blend[{{0., RGBColor[0., 0.0675975, 0.467384]}, {0.001, RGBColor[ 0.42313633333333334`, 0.4823743333333333, 0.434165]}, {0.3, RGBColor[0.4680942, 0.4216284, 0.29627780000000004`]}, {0.6, RGBColor[ 0.5066887333333333, 0.3798376666666667, 0.24217553333333333`]}, {0.8, RGBColor[ 0.6809748666666666, 0.5876996666666666, 0.49616886666666665`]}, {1., RGBColor[1., 1., 1.]}}, #] &; ground = ListPlot3D[ Reverse@ArrayResample[GaussianFilter[elevation/200, {12, 4}], 128], PlotStyle -> Texture[ReliefImage[elevation, PlotRange -> All, ColorFunction -> groundColor]], DataRange -> {{0, 500}, {0, 500}, {0, 100}}, BoxRatios -> {1, 1, 0.1}, PlotRange -> All, Mesh -> None, Axes -> False]

Out[4]=

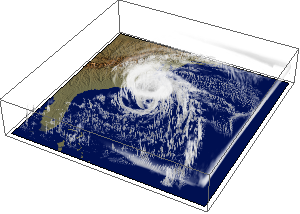

Importieren Sie die volumetrischen Wolkendaten zum Zeitpunkt t = 30 und legen Sie diese über die Reliefkarte. Das Herunterladen kann eine Weile dauern.

In[5]:=

X clouds = ImageAdjust[UCARFileToImage3D[ GetUCARFile["CLOUDf30.bin.gz"], ColorFunction -> "WhiteBlackOpacity"]]; Show[clouds, ground]

Out[5]=

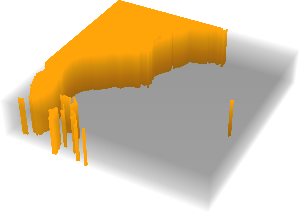

Erzeugen Sie eine Maske für den Luftraum über Land.

In[6]:=

X mask = Image3D[ Table[UnitStep[ elevation - $MachineEpsilon], {ImageDimensions[clouds][[3]]}], "Bit"]

Out[6]=

Messen Sie die Bewölkung (kg Wasser pro kg Luft) über Land sowie über Wasser.

In[7]:=

X landCloud = ImageMeasurements[clouds, {"Min", "Mean", "Max"}, Masking -> mask]

Out[7]=

In[8]:=

X seaCloud = ImageMeasurements[clouds, {"Min", "Mean", "Max"}, Masking -> ColorNegate[mask]]

Out[8]=

Out[65]//TraditionalForm=

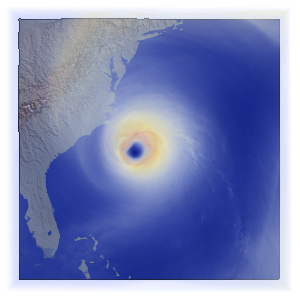

Importieren Sie die Windgeschwindigkeiten in x-, y-, und z-Richtung, um die Windstärke festzustellen und darzustellen.

Die gesamte Wolfram-Language Eingabe zeigenEingabe verbergen

In[9]:=

X windRescale = 0.0125;

In[10]:=

X xWind = UCARFileToImage3D[windRescale * GetUCARFile["Uf30.bin.gz"]]; yWind = UCARFileToImage3D[windRescale * GetUCARFile["Vf30.bin.gz"]]; zWind = UCARFileToImage3D[windRescale * GetUCARFile["Wf30.bin.gz"]];

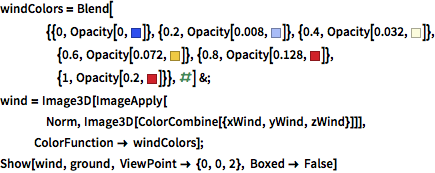

In[11]:=

X windColors = Blend[ {{0, Opacity[0, RGBColor[0.178927, 0.305394, 0.933501]]}, {0.2, Opacity[0.008, RGBColor[ 0.6636740000000001, 0.73718644, 0.9671124799999999]]}, {0.4, Opacity[0.032, RGBColor[ 0.9868536, 0.98883164, 0.8675333999999999]]}, {0.6, Opacity[0.072, RGBColor[ 0.93733804, 0.7892732399999997, 0.2684389199999999]]}, {0.8, Opacity[0.128, RGBColor[0.817319, 0.134127, 0.164218]]}, {1, Opacity[0.2, RGBColor[0.817319, 0.134127, 0.164218]]}}, #] &; wind = Image3D[ImageApply[ Norm, Image3D[ColorCombine[{xWind, yWind, zWind}]]], ColorFunction -> windColors]; Show[wind, ground, ViewPoint -> {0, 0, 2}, Boxed -> False]

Out[11]=

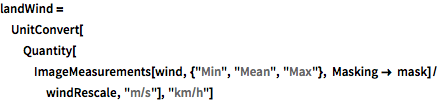

Messen Sie die Windstärke über Land und See.

In[12]:=

X landWind = UnitConvert[ Quantity[ImageMeasurements[wind, {"Min", "Mean", "Max"}, Masking -> mask]/windRescale, "m/s"], "km/h"]

Out[12]=

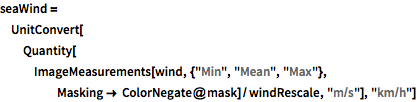

In[13]:=

X seaWind = UnitConvert[ Quantity[ImageMeasurements[wind, {"Min", "Mean", "Max"}, Masking -> ColorNegate@mask]/windRescale, "m/s"], "km/h"]

Out[13]=

Out[48]//TraditionalForm=
