Remolque y planeo
Modele y simula el vuelo de una aeronave a través de la atmósfera. En este ejemplo, un planeador es remolcado hasta una altitud de crucero por una aeronave eléctrica y luego es liberado.

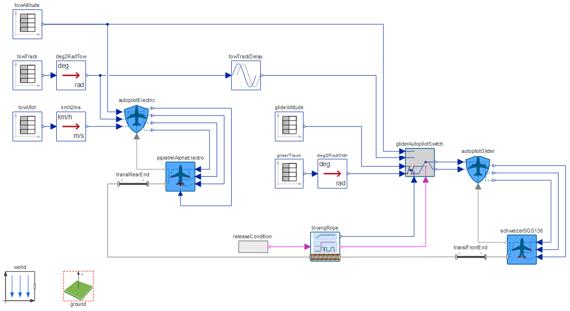

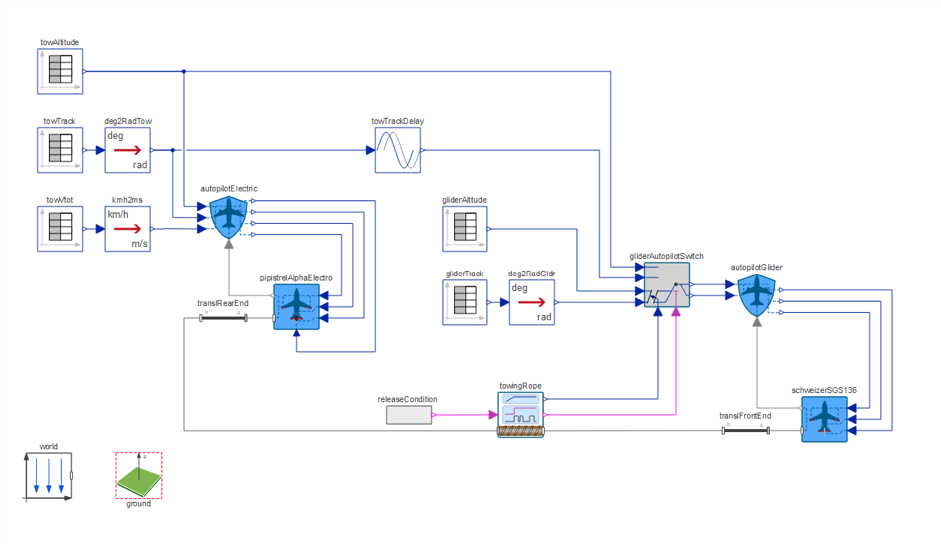

Modelo del planeador y la aeronave eléctrica
El planeador y la aeronave eléctrica están conectados a pilotos automáticos. Ambos pilotos automáticos poseen la misma trayectoria de referencia hasta la altitud de crucero. En la altitud de crucero, el planeador es liberado y sigue su propia trayectoria. Una cuerda de remolque con una longitud parametrizada conecta el planeador con la aeronave.
El planeador es remolcado hasta 2000 m (6,562 ft) por una aeronave eléctrica desde la altitud inicial de 100 m (328 ft).
Verifique la respuesta de vuelo

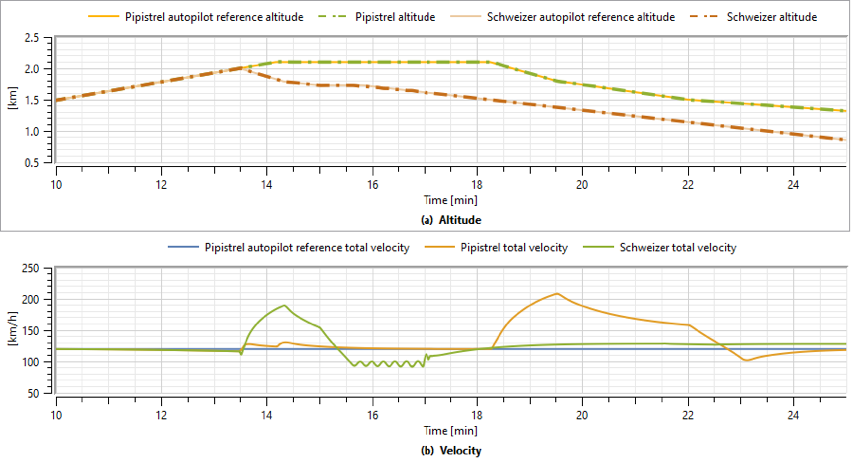

El planeador alcanza la altitud de crucero alrededor de los 13.5 minutos, después de lo cual es liberado y se le da la orden de descender. Alrededor de los 15 minutos, el planeador recibe la orden de volar a una altitud constante durante un tiempo. Eventualmente, tanto la altitud como la velocidad del planeador comienzan a oscilar, ya que no puede mantener la altitud indicada con la velocidad reducida. La oscilación termina cuando el planeador alcanza la altitud de referencia descendente.
Pipistrel y Schweizer representan la aeronave eléctrica y el planeador respectivamente. La representación gráfica superior muestra la altitud y la inferior muestra la velocidad.
