Den Stirling-Kreisprozess mit physikalischen Stoffen analysieren

Untersuchen Sie den Stirling-Kreisprozess für 10 Mol Luft.

In[1]:=

X mAir = 10 ChemicalData["Air", "MolarMass"]

Out[1]=

Berechnen Sie jeweils die isotherme Expansions- und Kompressionskurve bei 200 °C und 100 °C.

In[2]:=

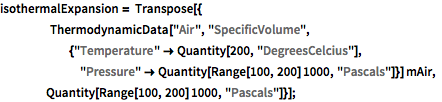

X isothermalExpansion = Transpose[{ ThermodynamicData["Air", "SpecificVolume", {"Temperature" -> Quantity[200, "DegreesCelcius"], "Pressure" -> Quantity[Range[100, 200] 1000, "Pascals"]}] mAir, Quantity[Range[100, 200] 1000, "Pascals"]}];

In[3]:=

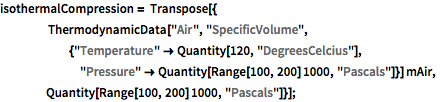

X isothermalCompression = Transpose[{ ThermodynamicData["Air", "SpecificVolume", {"Temperature" -> Quantity[120, "DegreesCelcius"], "Pressure" -> Quantity[Range[100, 200] 1000, "Pascals"]}] mAir, Quantity[Range[100, 200] 1000, "Pascals"]}];

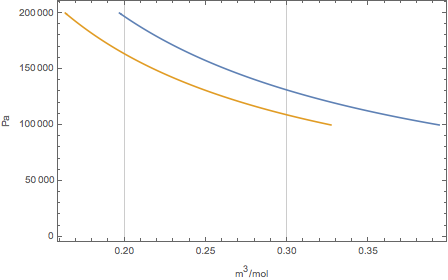

Erstellen Sie das -Diagramm.

In[4]:=

X ListLinePlot[{isothermalExpansion, isothermalCompression}, Axes -> False, PlotRange -> All, FrameLabel -> Automatic, Frame -> True, GridLines -> {{0.2, 0.3}, {}}]

Out[4]=

Berechnen Sie die mechanische Arbeit durch .

In[5]:=

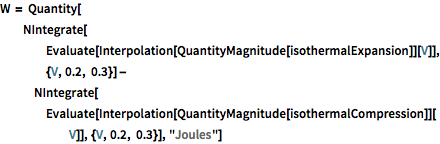

X W = Quantity[ NIntegrate[ Evaluate[ Interpolation[QuantityMagnitude[isothermalExpansion]][V]], {V, 0.2, 0.3}] - NIntegrate[ Evaluate[ Interpolation[QuantityMagnitude[isothermalCompression]][V]], {V, 0.2, 0.3}], "Joules"]

Out[5]=

Ermitteln Sie jeweils den Höchst- und Mindestdruck für Expansion und Kompression.

In[6]:=

X {pMax1, pMin1} = Quantity[Interpolation[QuantityMagnitude[isothermalExpansion]][{0.2, 0.3}], "Pascals"]

Out[6]=

In[7]:=

X {pMax2, pMin2} = Quantity[ Interpolation[QuantityMagnitude[isothermalCompression]][{0.2, 0.3}], "Pascals"]

Out[7]=

Berechnen Sie die Änderung der thermischen Energie.

In[8]:=

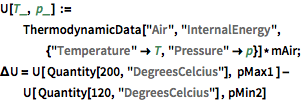

X U[T_, p_] := ThermodynamicData["Air", "InternalEnergy", {"Temperature" -> T, "Pressure" -> p}]*mAir; \[CapitalDelta]U = U[ Quantity[200, "DegreesCelcius"], pMax1 ] - U[ Quantity[120, "DegreesCelcius"] , pMin2]

Out[8]=

Out[8]=

Berechnen Sie nun die Effizienz anhand der Arbeit und der Änderung der inneren Energie.

In[9]:=

X W/\[CapitalDelta]U

Out[9]=

Vergleichen Sie diese mit dem Carnot-Wirkungsgrad, dem höchsten theoretisch möglichen Wirkungsgrad.

In[10]:=

X 1. - UnitConvert[Quantity[120, "DegreesCelcius"], "Kelvins"]/ UnitConvert[Quantity[200, "DegreesCelcius"], "Kelvins"]

Out[10]=
