Geodätische Berechnung

UPS- und UTM-Projektionen

Die Familie der UTM- (Universal Transverse Mercator) Projektionen wird häufig verwendet. In Version 11 können Sie nun zwischen UTM-Projektionen der Nord- und Süd-Zone wählen und vermeiden so die Verwendung negativer Werte. Die UTM-Projektionen bilden jedoch die Polkappen nicht ab, wofür normalerweise die Polare Stereografische Projektion (UPS) (verwendet wird, die nun ebenfalls unterstützt wird.

Diese Liste enthält nun die 60 UTM-Nordzonen und die entsprechenden 60 UTM-Südzonen.

In[1]:=
Click for copyable input
Short[GeoProjectionData["UTMZone"], 3]
Out[1]//Short=

Sie sind ähnlich definiert, entspringen jedoch unterschiedlichen Gittern.

In[2]:=
Click for copyable input
GeoProjectionData["UTMZone34"]
Out[2]=
In[3]:=
Click for copyable input
GeoProjectionData["UTMZone34South"]
Out[3]=

Dies sind die beiden UPS-Zonen.

In[4]:=
Click for copyable input
GeoProjectionData["UPSZone"]
Out[4]=

Sie sind in Koordinaten der Polaren Stereografischen Projektion ausgedrückt.

In[5]:=
Click for copyable input
GeoProjectionData["UPSNorth"]
Out[5]=
In[6]:=
Click for copyable input
GeoProjectionData["UPSSouth"]
Out[6]=

Das Standardisierungsdokument NGA.SIG.0012_ 2.0.0_UTMUPS der National Geospatial-Intelligence Agency (Nationale Agentur für Geographische Aufklärung) bietet etliche Beispiele, um die Akkuratheit der Algorithmen zu überprüfen. Für die UPS-Projektion liefert es beispielsweise die folgenden Beispiele in Abschnitt 10.2.

In[7]:=
Click for copyable input
eg = GeoPosition[{{90, 0}, {89, -179}, {88, -90}, {87, -1}, {86, 0}, {85, 1}, {84, 89}, {83, 90}, {82, 91}, {81, 179}, {80, 180}, {40, 0}, {3, -179}, {2, -90}, {1, -1}, {0, 0}, {-1, 1}, {-2, 90}, {-3, 179}, {-4, 180}}]
Out[7]=

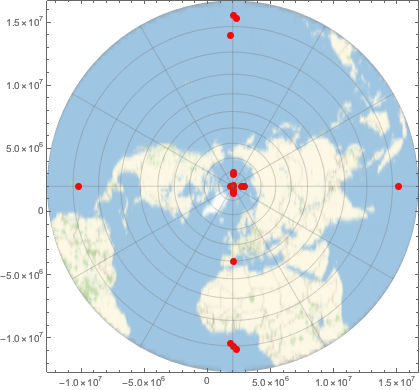

Veranschaulichen Sie diese Punkte mithilfe einer "UPSNorth"-Projektion. Beachten Sie, dass sich der Nordpol aufgrund der Ursprungsparameter des nichttrivialen Gitters nicht bei {0, 0} in den projizierten Koordinaten befindet.

In[8]:=
Click for copyable input
GeoGraphics[{Red, PointSize[Large], Point[eg]}, GeoProjection -> {"UPSNorth", "Centering" -> {90, 0}}, GeoGridLines -> Automatic, GeoZoomLevel -> 3, Frame -> True]
Out[8]=

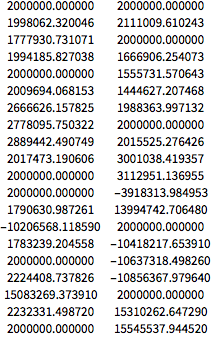

Dies sind die Zahlen, die man mit der Wolfram Language erhält, und die mit jenen im Standardization Document mit Mikrometer-Präzision übereinstimmen.

In[9]:=
Click for copyable input
NumberForm[Grid[First@GeoGridPosition[eg, "UPSNorth"]], {13, 6}, ExponentFunction -> (Null &)]
Out[9]//NumberForm=
