Strukturelle Mechanik in 3D
Berechnen Sie die Verformung einer drehbeweglich eingespannten Kurbelwelle durch die Kolbenkräfte.
Definieren Sie ein Graphics3D-Objekt.
In[1]:= | ![]() X |
Verwenden Sie das Finite-Elemente-Paket und erzeugen Sie ein Gitternetz mit der Finite-Elemente-Methode.
In[2]:= | ![]() X |
Out[2]= | ![]() |

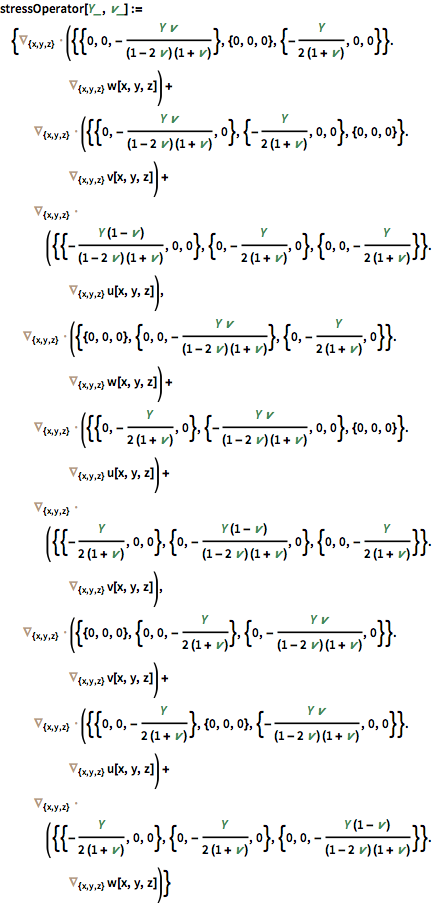

Formulieren Sie die 3D-Gleichung der Druckspannung.
In[3]:= | ![]() X |
Definieren Sie Bedingungen, so dass der Rand der Kurbelwelle an diesen Positionen festgehalten wird.
In[4]:= | ![]() X |
Definieren Sie eine Randkraft, die in negativer z-Richtung wirkt.
In[5]:= | ![]() X |
Lösen Sie die gekoppelten Gleichungen.
In[6]:= | ![]() X |

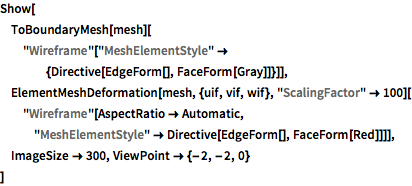

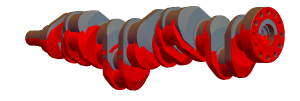

Visualisieren Sie die ursprüngliche Kurbelwelle in rot mithilfe des Finite-Elemente-Pakets.
Out[7]= | ![]() |
