Modele uma corrente pendurada

Encontre a posição com energia pontecial mínima de uma corrente ou cabo de comprimento suspenso entre dois pontos.

Defina os valores de parâmetro para o comprimento da correia , a altura do lado esquerdo , e a altura do lado direito .

In[1]:=

L = 4; a = 1; b = 3;

Deixe que seja a altura da corrente como uma função de posição horizontal, com .

In[2]:=

xf = 1; nh = 201; h := xf/nh;

Defina as variáveis para a altura da corrente .

In[3]:=

varsy = Array[y, nh + 1, {0, nh}];

Determine a inclinação na posição por e as variáveis para a mesma.

In[4]:=

varsm = Array[m, nh + 1, {0, nh}];

Determine a energia potencial parcial por por .

In[5]:=

varsv = Array[v, nh + 1, {0, nh}];

Determine o comprimento da corrente em posição por e determine as variáveis para a mesma.

In[6]:=

varss = Array[s, nh + 1, {0, nh}];

Junte todas as variáveis.

In[7]:=

vars = Join[varsm, varsy, varsv, varss];

O objetivo é minimizar a energia potencial total .

In[8]:=

objfn = v[nh];

Aqui estão as restrições de valores de limite da geometria.

In[9]:=

bndcons = {y[0] == a, y[nh] == b, v[0] == 0, s[0] == 0, s[nh] == L};

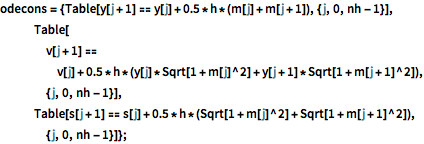

Discretize a equação diferencial ordinária: , , .

In[10]:=

odecons = {Table[
    y[j + 1] == y[j] + 0.5*h*(m[j] + m[j + 1]), {j, 0, nh - 1}],
   Table[v[j + 1] ==
     v[j] + 0.5*
       h*(y[j]*Sqrt[1 + m[j]^2] + y[j + 1]*Sqrt[1 + m[j + 1]^2]), {j,
     0, nh - 1}],
   Table[s[j + 1] ==
     s[j] + 0.5*h*(Sqrt[1 + m[j]^2] + Sqrt[1 + m[j + 1]^2]), {j, 0,
     nh - 1}]};

Escolha pontos iniciais para as variáveis.

In[11]:=

tmin = If[b > a, 0.25 , 0.75]; init =
 Join[Table[4*Abs[b - a]*((k/nh) - tmin), {k, 0, nh}],
  Table[4*Abs[b - a]*(k/nh)*(0.5*(k/nh) - tmin) + a, {k, 0, nh}],
  Table[(4*Abs[b - a]*(k/nh)*(0.5*(k/nh) - tmin) + a)*4*
    Abs[b - a]*((k/nh) - tmin), {k, 0, nh}],
  Table[4*Abs[b - a]*((k/nh) - tmin), {k, 0, nh}]];

Minimize a energia potencial total, sujeita às restrições.

In[12]:=

sol = FindMinimum[{objfn, Join[bndcons, odecons]},
   Thread[{vars, init}]];

Extraia os pontos de solução.

In[13]:=

solpts = Table[{i h, y[i] /. sol[[2]]}, {i, 0, nh}];

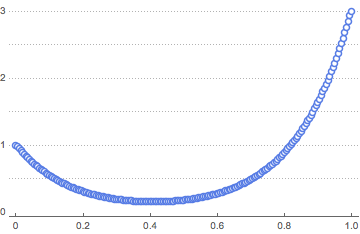

Faça uma representação gráfica da corrente com energia potencial mínima.

In[14]:=

ListPlot[solpts, ImageSize -> Medium, PlotTheme -> "Marketing"]

Out[14]=

Use FindFit para ajustar o resultado à curva catenária.

In[15]:=

catenary[t_] = c1 + (1/c2) Cosh[c2 (t - c3)];

In[16]:=

fitsol = FindFit[solpts, catenary[t], {c1, c2, c3}, {t}]

Out[16]=

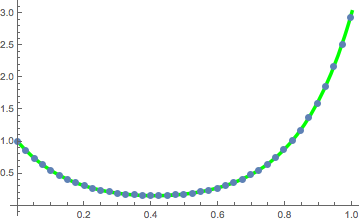

Faça um gráfico da solução junto com a curva catenária.

In[17]:=

Show[Plot[catenary[t] /. fitsol, {t, 0, 1},
  PlotStyle -> Directive[Green, Thickness[0.01]],
  ImageSize -> Medium],
 ListPlot[Take[solpts, 1 ;; nh ;; 5], PlotStyle -> PointSize[.02]]]

Out[17]=
