计算平面应变变形

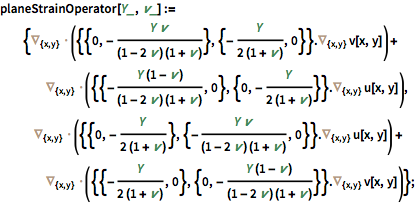

定义平面应变运算符.

In[1]:=
Click for copyable input
X

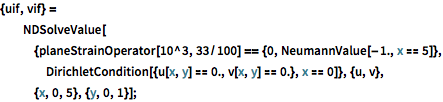

在长方形区域求解方程. 在左手边，因变量都固定为0位移，且在右手边， y 坐标轴负方向上有1个单位的边界载荷.

In[2]:=
Click for copyable input
X

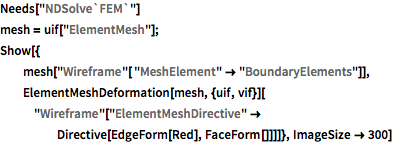

用有限元套件可视化在 x 和 y 方向的变形.

显示完整的 Wolfram 语言输入
Out[3]=
