平面ひずみ変形を計算する

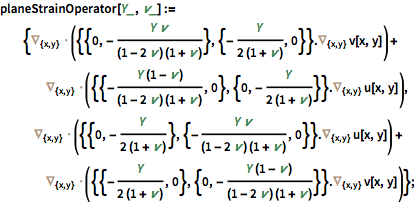

平面ひずみ演算子を定義する．

In[1]:=
Click for copyable input
X

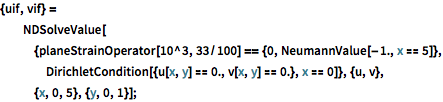

矩形領域上で方程式を解く．左辺はどちらの従属変数も変位0で固定されており，右辺は負の y 軸方向の1単位の境界負荷で固定されている．

In[2]:=
Click for copyable input
X

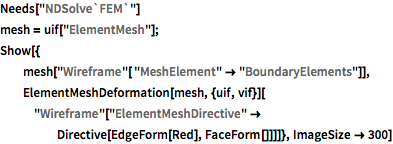

有限要素法パッケージを使って x 方向と y 方向の変形を可視化する．

完全なWolfram言語入力を表示する
Out[3]=
